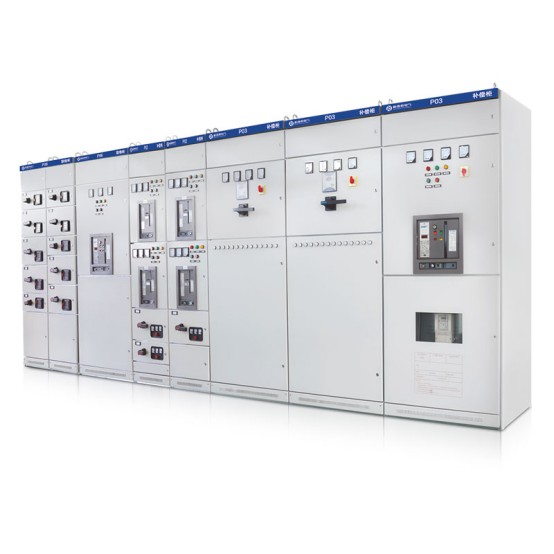

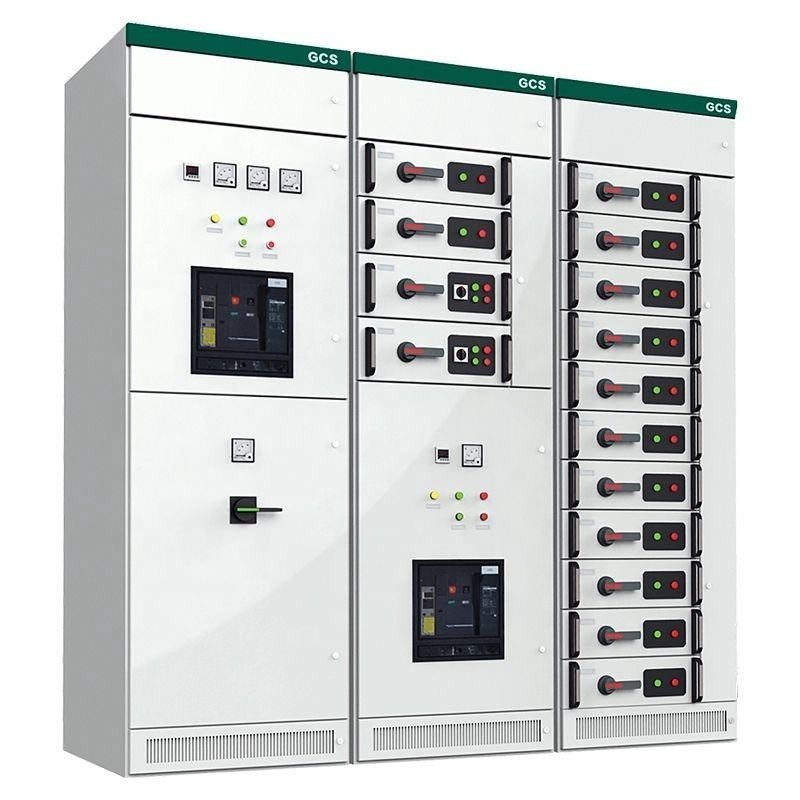

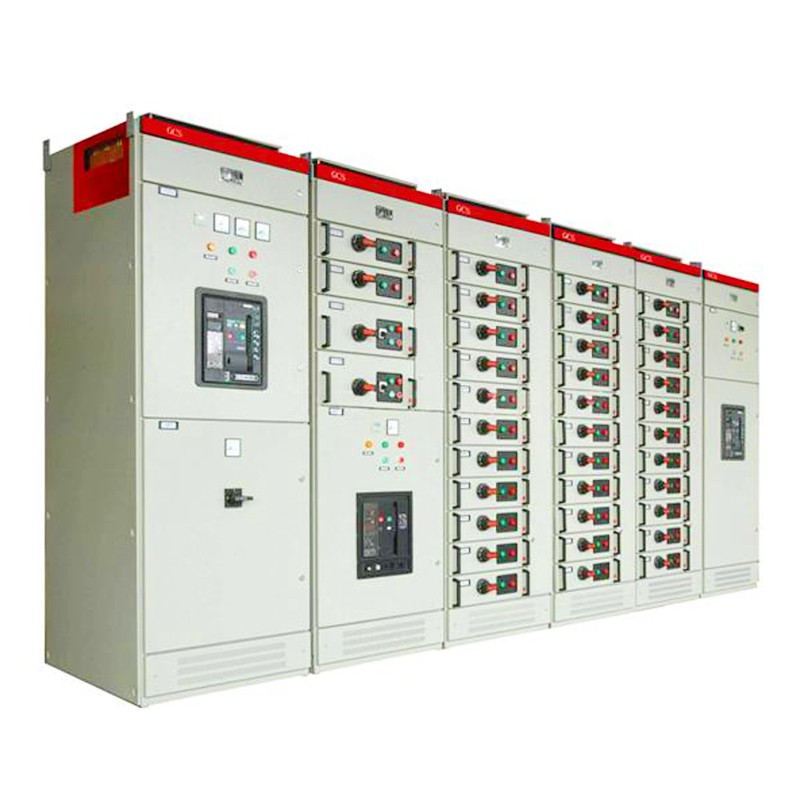

GCS ແຮງດັນຕໍ່າທີ່ສາມາດຖອນໄດ້ Switchgear

Comewill ສູງ qaulity GCS switchgear ຖອນແຮງດັນຕ່ໍາມີຄວາມສາມາດໃນການຜະລິດແລະ breaking ສູງ, ການເຄື່ອນໄຫວທີ່ດີແລະສະຖຽນລະພາບຄວາມຮ້ອນ, ໂຄງສ້າງທີ່ກ້າວຫນ້າແລະສົມເຫດສົມຜົນ, ໂຄງການໄຟຟ້າທີ່ມີຄວາມຍືດຫຍຸ່ນ, ລະດັບການປົກປ້ອງສູງ, ຄວາມປອດໄພແລະຄວາມຫນ້າເຊື່ອຖື, ຄວາມງ່າຍຂອງການບໍາລຸງຮັກສາ, ແລະຕົວຊີ້ວັດການປະຕິບັດດ້ານວິຊາການທີ່ດີເລີດ.

ຄຸນສົມບັດ

1. ກອບຕູ້ຂອງ GCS ສະຫຼັບເກຍທີ່ສາມາດຖອດອອກໄດ້ແຮງດັນຕໍ່າໃຊ້ເທກໂນໂລຍີພັບສອງເທົ່າ ແລະຖືກຜະລິດຈາກແຜ່ນເຫຼັກທີ່ມີອາລູມີນຽມ-ສັງກະສີ. ອອກແບບດ້ວຍຮູໂມດູລາ 25mm-pitch (K-profile), ກອບມີໂຄງສ້າງກົງໄປກົງມາແລະຄວາມທົນທານພິເສດ. ປະກອບກັບການເຊື່ອມຕໍ່ bolt ທາງຂວາງແລະຕາມລວງຍາວທີ່ຊັດເຈນ, ກອບທັງຫມົດບໍ່ຈໍາເປັນຕ້ອງມີການບໍາລຸງຮັກສາຕະຫຼອດຊີວິດການບໍລິການຂອງມັນ.
2. ເປືອກຕູ້ໄດ້ຜ່ານການເຄືອບດ້ວຍໄຟຟ້າ ແລະ ເຄືອບຝຸ່ນເພື່ອປ້ອງກັນທີ່ດີຂຶ້ນ. ການປົກຫຸ້ມດ້ານເທິງຂອງຊ່ອງ busbar ອອກຕາມລວງນອນແມ່ນສາມາດຖອດອອກໄດ້, ອໍານວຍຄວາມສະດວກໃນການຕິດຕັ້ງ busbar ໃນສະຖານທີ່ແລະຫຼຸດຜ່ອນຄວາມສັບສົນໃນການດໍາເນີນງານ.
3.ເຂດການທໍາງານພາຍໃນຕູ້ໄດ້ຖືກແບ່ງອອກຢ່າງຈະແຈ້ງ, ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍຊ່ອງຫນ່ວຍບໍລິການແລະຊ່ອງສາຍ. ແຕ່ລະຫນ່ວຍງານເຮັດວຽກເປັນເອກະລາດດ້ວຍຫນ້າທີ່ໂດດດ່ຽວ, ຮັບປະກັນບໍ່ໃຫ້ມີການແຊກແຊງເຊິ່ງກັນແລະກັນລະຫວ່າງອົງປະກອບທີ່ແຕກຕ່າງກັນ.
4.Busbar ອອກຕາມລວງນອນແມ່ນ mounted ຢຽດຕາມທາງຂວາງຢູ່ທາງລຸ່ມຂອງຕູ້, ຢ່າງຫຼວງຫຼາຍປັບປຸງຄວາມສາມາດຂອງຕົນໃນການທົນຄວາມກົດດັນໄຟຟ້າ induced ໂດຍກະແສໄຟຟ້າສັ້ນ.
5. ປະກອບດ້ວຍໂຄງສ້າງແບບລິ້ນຊັກ, ຕູ້ສາມາດຮອງຮັບໄດ້ເຖິງ 36 ວົງຈອນ, ແຕ່ລະອັນມີກະແສໄຟຟ້າ 400A ຫຼືຕໍ່າກວ່າ. ວົງຈອນລິ້ນຊັກສະຫນັບສະຫນູນການແປງສາມຕໍາແຫນ່ງໂດຍບໍ່ມີການປະນີປະນອມການຈັດອັນດັບການປົກປ້ອງຕູ້.
6.ແຕ່ລະຫນ່ວຍບໍລິການສາມາດບັນຈຸໄດ້ສູງສຸດຂອງ 11 drawers ເຕັມຂະຫນາດຫຼື 22 ເຄິ່ງຂະຫນາດ (1/2) drawers, ສະເຫນີທາງເລືອກໃນການຕັ້ງຄ່າທີ່ຍືດຫຍຸ່ນ.
7.Drawers ມີການຕິດຕັ້ງຫ້າຕໍາແຫນ່ງປະຕິບັດງານ: ເປີດ, ປິດ, ທົດສອບ, ສະກັດ, ແລະແຍກ. ຕົວຊີ້ບອກສຽງ, ພາບ, ແລະຕົວໜັງສືທີ່ສອດຄ້ອງກັນໃຫ້ສັນຍານສະຖານະທີ່ຈະແຈ້ງສຳລັບການເຮັດວຽກທີ່ເຂົ້າໃຈໄດ້.

ພາບລວມຂອງຜະລິດຕະພັນ

GCS Low Voltage Switchgear, ພັດທະນາຢ່າງເປັນອິດສະຫຼະ ແລະສະໜອງໃຫ້ໂດຍບໍລິສັດ Welcome (Wenzhou) Electric Co., Ltd., ເປັນອຸປະກອນຄົບຊຸດທີ່ມີປະສິດຕິພາບລະດັບພຣີມຽມທີ່ປັບແຕ່ງມາສຳລັບລະບົບກະຈາຍກະແສໄຟຟ້າແຮງດັນຕໍ່າ—ເປັນທາງເລືອກທີ່ເໝາະສົມສຳລັບການຈັດຊື້ວິສະວະກຳ, ການຈັບຄູ່ໂຄງການ, ແລະການຈັດຊື້ອຸປະກອນຈຳນວນຫຼາຍ. ປະສົມປະສານໂຄງສ້າງແບບໂມດູນທາງວິທະຍາສາດກັບປະສິດທິພາບໄຟຟ້າທີ່ເຊື່ອຖືໄດ້, ເຄື່ອງປ່ຽນນີ້ໄດ້ຖືກຈັດຊື້ຢ່າງກວ້າງຂວາງແລະນໍາໃຊ້ໃນສະຖານະການທີ່ສໍາຄັນເຊັ່ນ: ໂຮງງານໄຟຟ້າ, ໂຮງງານອຸດສາຫະກໍາ, ອາຄານສູງ, ແລະສະລັບສັບຊ້ອນການຄ້າຂະຫນາດໃຫຍ່, ເປັນອຸປະກອນຫຼັກສໍາລັບການຄວບຄຸມການກະຈາຍພະລັງງານແລະການຈັດສັນພະລັງງານທີ່ຊັດເຈນ.
ປະໂຫຍດຫຼັກຂອງການຈັດຊື້ຂອງມັນແມ່ນຢູ່ໃນການອອກແບບ "ຖອນໄດ້" ຂັ້ນສູງ: ແຕ່ລະຫນ່ວຍງານທີ່ມີປະໂຫຍດ (ລວມທັງເຄື່ອງຕັດວົງຈອນ, contactors, ແລະອື່ນໆ) ສາມາດຖອນຫຼືໃສ່ໄດ້ງ່າຍໂດຍບໍ່ມີການລົບກວນການເຮັດວຽກຂອງລະບົບໂດຍລວມ. ອັນນີ້ເຮັດໃຫ້ຂະບວນການສ້ອມແປງ ແລະ ບຳລຸງຮັກສາຫຼັງການຈັດຊື້ງ່າຍຂຶ້ນ, ຫຼຸດຜ່ອນການຢຸດງານຂອງອຸປະກອນ, ແລະ ຫຼຸດຜ່ອນປະສິດທິພາບການດຳເນີນງານ ແລະ ຄ່າໃຊ້ຈ່າຍໃນການບຳລຸງຮັກສາທັງໝົດສຳລັບພາກສ່ວນຈັດຊື້.
ໃນລະຫວ່າງການຜະລິດ, ບໍລິສັດໄຟຟ້າຍິນດີຕ້ອນຮັບ (Wenzhou) ຈໍາກັດປະຕິບັດຕາມມາດຕະຖານການຄວບຄຸມຄຸນນະພາບທີ່ເຄັ່ງຄັດ, ນໍາໃຊ້ວັດສະດຸ insulating ຊັ້ນສູງແລະເຕັກນິກການຜະລິດທີ່ມີຄວາມແມ່ນຍໍາ. ສະວິດເກຍແມ່ນຕິດຕັ້ງດ້ວຍກົນໄກປ້ອງກັນຄວາມປອດໄພແບບຄົບວົງຈອນ (ການປ້ອງກັນວົງຈອນສັ້ນ, ປ້ອງກັນການໂຫຼດເກີນ, ແລະອື່ນໆ), ເຮັດໃຫ້ມັນສາມາດປັບຕົວເຂົ້າກັບສະພາບແວດລ້ອມຕາຂ່າຍໄຟຟ້າທີ່ຊັບຊ້ອນໄດ້ຢ່າງໝັ້ນທ່ຽງ ແລະຮັບປະກັນການດຳເນີນງານທີ່ປອດໄພ ແລະ ຢ່າງຕໍ່ເນື່ອງຂອງລະບົບການຈຳໜ່າຍ—ຕອບສະໜອງໄດ້ຄວາມຕ້ອງການຄວາມໜ້າເຊື່ອຖືສູງຂອງໂຄງການຈັດຊື້. ນອກຈາກນັ້ນ, ການອອກແບບ modular ທີ່ມີຄວາມຍືດຫຍຸ່ນຂອງມັນສະຫນັບສະຫນູນການຂະຫຍາຍຕົວຕາມຄວາມຕ້ອງການ, ເຊິ່ງສາມາດກົງກັບຄວາມຕ້ອງການການຈັດຊື້ທີ່ກໍາຫນົດເອງຂອງບັນດາໂຄງການທີ່ແຕກຕ່າງກັນສໍາລັບຄວາມອາດສາມາດທີ່ແຕກຕ່າງກັນແລະຮູບແບບການຄວບຄຸມ, ເສີມຂະຫຍາຍການປັບຕົວແລະປະສິດທິພາບຂອງການຈັດຊື້. ເປັນອຸປະກອນການກະຈາຍພະລັງງານແຮງດັນຕໍ່າທີ່ມີຄ່າໃຊ້ຈ່າຍ, ມີປະສິດທິພາບ, ແລະປອດໄພ, ມັນໄດ້ກາຍເປັນທາງເລືອກໃນການຈັດຊື້ທີ່ເຊື່ອຖືໄດ້ໃນຂົງເຂດການແຈກຢາຍໄຟຟ້າແຮງດັນຕ່ໍາທີ່ທັນສະໄຫມ.
GCS ເຄື່ອງປ່ຽນແຮງດັນໄຟຟ້າຕໍ່ານີ້ປະຕິບັດຕາມມາດຕະຖານທີ່ກ່ຽວຂ້ອງລະຫວ່າງປະເທດແລະລະດັບຊາດເຊັ່ນ IEC60439-1, GB7251.1 "ອຸປະກອນຄວບຄຸມແລະອຸປະກອນຄວບຄຸມແຮງດັນຕໍ່າ" ແລະ GB/T 24274 "ອຸປະກອນຄວບຄຸມແລະອຸປະກອນຄວບຄຸມແຮງດັນຕໍ່າ", ຮັບປະກັນວ່າໂຄງການຈັດຊື້ຕອບສະຫນອງມາດຕະຖານແລະຄວາມຕ້ອງການດ້ານການປະຕິບັດຕາມຄວາມຕ້ອງການ.
‌

ເງື່ອນໄຂສະພາບແວດລ້ອມການນໍາໃຊ້ປົກກະຕິ

ອຸນຫະພູມອາກາດລ້ອມຮອບ: ອຸນຫະພູມອາກາດລ້ອມຮອບຈະບໍ່ເກີນ +40 ℃ຫຼືຕ່ໍາກວ່າ -5 ℃, ແລະອຸນຫະພູມສະເລ່ຍປະຈໍາ 24 ຊົ່ວໂມງຈະບໍ່ເກີນ +35 ℃. ສໍາລັບໂຄງການຈັດຊື້ທີ່ກ່ຽວຂ້ອງກັບການນໍາໃຊ້ເກີນຂອບເຂດອຸນຫະພູມຂ້າງເທິງ, GCS switchgear ຖອນແຮງດັນຕ່ໍາຈະຕ້ອງດໍາເນີນການໃນຄວາມອາດສາມາດຫຼຸດລົງເພື່ອຮັບປະກັນຄວາມປອດໄພໃນການດໍາເນີນງານແລະຄວາມຫມັ້ນຄົງປະສິດທິພາບ.
ຄວາມ​ຊຸ່ມ​ຊື່ນ​ທີ່​ສົມ​ບູນ​ແບບ​: ເມື່ອ​ອຸນ​ຫະ​ພູມ​ສູງ​ສຸດ​ຂອງ​ອຸນ​ຫະ​ພູມ​ໄດ້​ເຖິງ +40 ℃​, ຄວາມ​ຊຸ່ມ​ຊື່ນ​ພີ່​ນ້ອງ​ບໍ່​ໃຫ້​ເກີນ 50​%​. ຄວາມຊຸ່ມຊື່ນທີ່ສູງຂຶ້ນແມ່ນອະນຸຍາດໃຫ້ຢູ່ໃນອຸນຫະພູມຕ່ໍາ (ເຊັ່ນ: ຄວາມຊຸ່ມຊື່ນ 90% ທີ່ +20 ℃). ໃນລະຫວ່າງການຈັດຊື້ແລະການຕິດຕັ້ງຕໍ່ມາ, ຄວນພິຈາລະນາຢ່າງພຽງພໍຕໍ່ຄວາມສ່ຽງຕໍ່ການຂົ້ນທີ່ເກີດຈາກການປ່ຽນແປງຂອງອຸນຫະພູມຢ່າງກະທັນຫັນເພື່ອຫຼີກເວັ້ນຄວາມລົ້ມເຫຼວຂອງອຸປະກອນ.
ລະດັບຄວາມສູງ: ລະດັບຄວາມສູງຂອງສະຖານທີ່ຕິດຕັ້ງມາດຕະຖານຈະບໍ່ເກີນ 2000m ເຫນືອລະດັບນ້ໍາທະເລ. ສໍາລັບໂຄງການຈັດຊື້ໃນພື້ນທີ່ສູງກວ່າ 2000m, ອຸປະກອນຕ້ອງໄດ້ຮັບການ derated ທີ່ສອດຄ້ອງກັນສໍາລັບການນໍາໃຊ້, ແລະຂໍ້ກໍານົດທີ່ກ່ຽວຂ້ອງຈະຕ້ອງໄດ້ລະບຸໄວ້ຢ່າງຊັດເຈນໃນສັນຍາການຈັດຊື້.
ເງື່ອນໄຂໃນການຕິດຕັ້ງ: ເຄື່ອງສະຫຼັບຕ້ອງຖືກຕິດຕັ້ງໃນສະຖານທີ່ທີ່ບໍ່ມີອັນຕະລາຍຈາກໄຟ, ຄວາມສ່ຽງຕໍ່ການລະເບີດ, ຂີ້ຝຸ່ນຫນັກ, ການກັດກ່ອນຂອງສານເຄມີ, ແລະການສັ່ນສະເທືອນຫຼືຜົນກະທົບຮ້າຍແຮງ. ພາກສ່ວນຈັດຊື້ຕ້ອງຢືນຢັນວ່າສະພາບແວດລ້ອມໃນບ່ອນຕອບສະຫນອງຄວາມຕ້ອງການຂ້າງເທິງກ່ອນທີ່ຈະຈັດສົ່ງເພື່ອຮັບປະກັນຊີວິດການບໍລິການແລະຄວາມຫນ້າເຊື່ອຖືຂອງອຸປະກອນ.
ການເຈລະຈາສະພາບແວດລ້ອມພິເສດ: ຖ້າສະພາບແວດລ້ອມໃນການນໍາໃຊ້ຕົວຈິງຂອງໂຄງການຈັດຊື້ບໍ່ສອດຄ່ອງກັບຄວາມຕ້ອງການທີ່ໄດ້ກ່າວມາ, ຝ່າຍຈັດຊື້ຕ້ອງຕິດຕໍ່ສື່ສານແລະເຈລະຈາທັນທີທັນໃດກັບບໍລິສັດ Welcome (Wenzhou) Electric Co., Ltd. ເພື່ອສ້າງການແກ້ໄຂທີ່ກໍາຫນົດເອງ (ເຊັ່ນ: ການຍົກລະດັບວັດສະດຸພິເສດຫຼືການປັບປຸງໂຄງສ້າງ) ເພື່ອຮັບປະກັນການປະຕິບັດຕາມຄວາມຕ້ອງການຂອງການດໍາເນີນງານຂອງໂຄງການ.

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ຫມາຍເຫດ: ສໍາລັບການແກ້ໄຂສາຍໄຟຫລັງ, ຄວາມເລິກຂອງຕູ້ແມ່ນແນະນໍາ 1000mm.

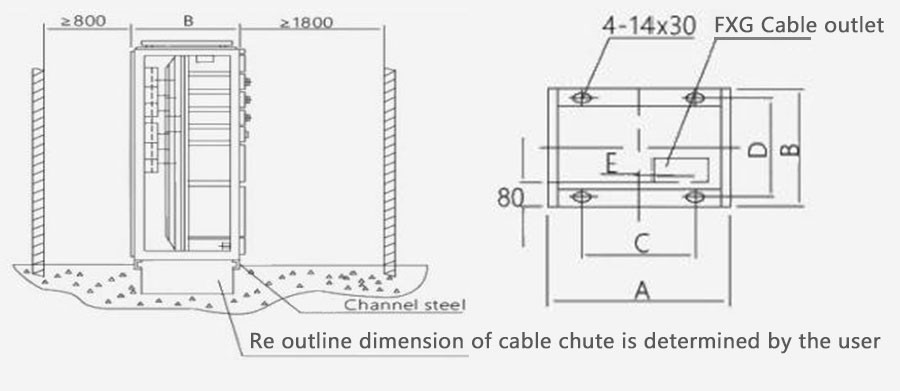

ແຜນວາດການຕິດຕັ້ງ

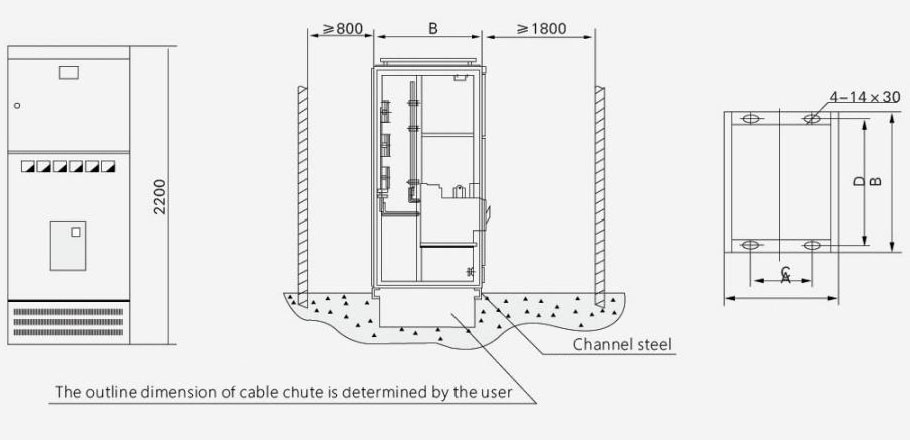

ແຜນວາດການຕິດຕັ້ງຕູ້ PC FIG 2

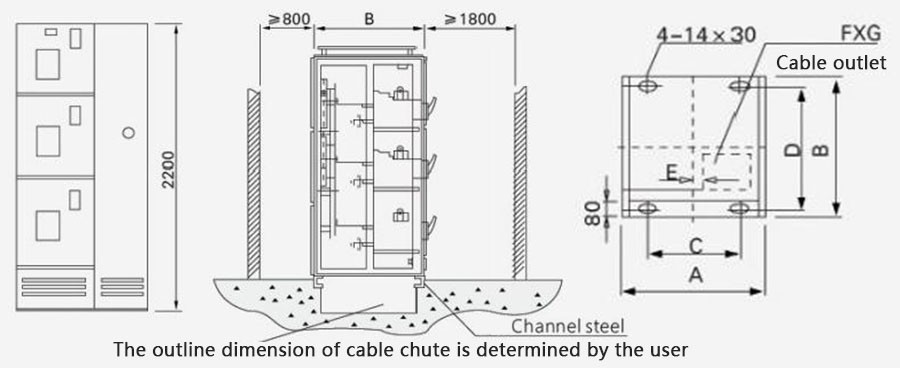

3 ແຜນວາດການຕິດຕັ້ງຕູ້ MCC
