ເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງປະສິດທິພາບສູງຈາກປະເທດຈີນ

Comewill, ຜູ້ຜະລິດແລະຜູ້ສະຫນອງຂອງຈີນ, ສະຫນອງຄຸນນະພາບເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງ, ເຊິ່ງຂັດຂວາງກະແສຄວາມຜິດໂດຍໃຊ້ຫ້ອງສູນຍາກາດ arc-extinguishing ແລະກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ຫຼືແມ່ເຫຼັກໄຟຟ້າ. ດ້ວຍໂຄງສ້າງທີ່ກະທັດຮັດ, ການຂັດຂວາງຂອງເສັ້ນໂຄ້ງໄວ, ແລະການປັບຕົວດ້ານສິ່ງແວດລ້ອມທີ່ເຂັ້ມແຂງ, ເຄື່ອງຫ້າມລໍ້ເຫຼົ່ານີ້ຖືກຕິດຕັ້ງຢ່າງກວ້າງຂວາງໃນເຄືອຂ່າຍໄຟຟ້າກາງແຈ້ງທີ່ມີແຮງດັນໄຟຟ້າທີ່ມີການຈັດອັນດັບປົກກະຕິຕັ້ງແຕ່ 5kV ຫາ 40.5kV.

ແນວຄວາມຄິດພື້ນຖານ

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງຖືກອອກແບບມາສໍາລັບການຕິດຕັ້ງໃນສະພາບແວດລ້ອມການກະຈາຍພະລັງງານທີ່ເປີດຢູ່ໃນອາກາດ. ມັນໃຊ້ເຄື່ອງຂັດຈັງຫວະສູນຍາກາດເປັນຕົວກາງໃນການດັບໄຟ ແລະ ເຮັດວຽກຜ່ານກົນໄກຂອງພາກຮຽນ spring ຫຼືແມ່ເຫຼັກໄຟຟ້າເພື່ອເປີດ ແລະ ປິດວົງຈອນໄຟຟ້າ.

ເມື່ອຄວາມຜິດເກີດຂຶ້ນ, ຕິດຕໍ່ພົວພັນແຍກອອກພາຍໃນຫ້ອງສູນຍາກາດແລະ arc ໄຟຟ້າ. ເນື່ອງຈາກວ່າສະພາບແວດລ້ອມແມ່ນຢູ່ພາຍໃຕ້ສູນຍາກາດສູງ, arc ແມ່ນ extinguished ຢ່າງໄວວາແລະປະຈຸບັນຖືກລົບກວນຢ່າງປອດໄພ. ເບກເກີເຫຼົ່ານີ້ຖືກນໍາໃຊ້ທົ່ວໄປໃນສະຖານີຍ່ອຍກາງແຈ້ງ, ລະບົບການແຈກຢາຍທີ່ຕິດຢູ່ກັບເສົາ, ແລະໂຄງສ້າງພື້ນຖານຂອງຕາຂ່າຍໄຟຟ້າ.

ຫຼັກການການເຮັດວຽກ

ການດໍາເນີນງານຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງສ່ວນໃຫຍ່ແມ່ນກ່ຽວຂ້ອງກັບສອງພາກສ່ວນ: ເຄື່ອງຂັດຂວາງສູນຍາກາດແລະກົນໄກການດໍາເນີນງານ.

Vacuum Arc ຂັດຂວາງ

ເມື່ອເບກເກີເປີດ, arc ປະກອບເປັນລະຫວ່າງຕິດຕໍ່ພົວພັນແຍກຕ່າງຫາກ. ຢູ່ໃນຫ້ອງສູນຍາກາດ, arc dissipates ຢ່າງໄວວາເນື່ອງຈາກວ່າມີເກືອບບໍ່ມີອະນຸພາກອາຍແກັສທີ່ຈະຮັກສາມັນ.

ກົນໄກການເກັບຮັກສາພະລັງງານ

ກົນໄກຂອງພາກຮຽນ spring ເກັບຮັກສາພະລັງງານກົນຈັກແລະປ່ອຍມັນໃນລະຫວ່າງການປະຕິບັດງານ, ຂັບລົດການຕິດຕໍ່ເຄື່ອນຍ້າຍຢ່າງໄວວາແລະຂັດຂວາງກະແສໄຟຟ້າ.

ເວລາປະຕິບັດງານໄວ

ເວລາເປີດປົກກະຕິແມ່ນ ≤45 ms, ອະນຸຍາດໃຫ້ເບກເກີແຍກຄວາມຜິດກ່ອນທີ່ຄວາມເສຍຫາຍຂອງອຸປະກອນຈະແຜ່ລາມຜ່ານລະບົບ.

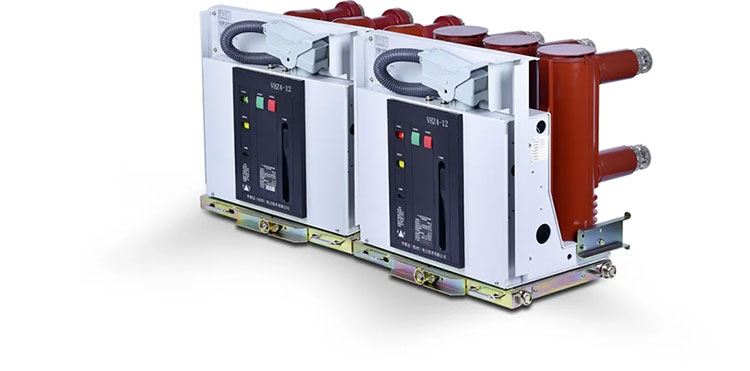

Outdoor Vacuum Circuit Breaker

ຕົວກໍານົດການດ້ານວິຊາການຕົ້ນຕໍ

ໂຮງງານຈີນມືອາຊີບທີ່ຜະລິດອຸປະກອນ Breaker ວົງຈອນສູນຍາກາດກາງແຈ້ງໂດຍປົກກະຕິແລ້ວປະຕິບັດຕາມຕົວຊີ້ວັດດ້ານວິຊາການມາດຕະຖານທີ່ໃຊ້ໃນເຄືອຂ່າຍການແຈກຢາຍ.

ລະດັບແຮງດັນ

ລະດັບທົ່ວໄປປະກອບມີ 12kV, 24kV, ແລະ 40.5kV.

ອັນດັບປັດຈຸບັນ

ລະດັບກະແສໄຟຟ້າທົ່ວໄປຕັ້ງແຕ່ 630A ຫາ 1600A, ຂຶ້ນກັບຄວາມອາດສາມາດຂອງລະບົບ.

ກະແສໄຟຟ້າລັດວົງຈອນ

breakers ສ່ວນໃຫຍ່ສະຫນັບສະຫນູນຄວາມສາມາດລົບກວນ 20kA ຫາ 31.5kA.

ເງື່ອນໄຂສິ່ງແວດລ້ອມ

ອຸປະກອນກາງແຈ້ງໂດຍທົ່ວໄປເຮັດວຽກພາຍໃນ -40 ° C ຫາ +40 ° C ແລະຖືກອອກແບບດ້ວຍຄວາມທົນທານຕໍ່ມົນລະພິດສໍາລັບສະພາບແວດລ້ອມທີ່ປົນເປື້ອນ.

ຊີວິດກົນຈັກ

ຊີວິດກົນຈັກຂອງ breakers ຫຼາຍເຖິງ 10,000 ການດໍາເນີນງານຫຼືຫຼາຍກວ່ານັ້ນ.

ການຕິດຕັ້ງ

ການຕິດຕັ້ງທີ່ຖືກຕ້ອງຈະຊ່ວຍຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງຂອງເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງໃນພາກສະຫນາມ.

ໂຄງສ້າງການຕິດຕັ້ງ

ເບກເກີຖືກສ້ອມແຊມຢູ່ໃນໂຄງປະກອບການເຫຼັກກ້າຫຼືເສົາ, ປົກກະຕິແລ້ວການຕິດຕັ້ງຢູ່ໃນລະດັບຄວາມສູງ 4 ແມັດຫຼືສູງກວ່າ.

ອົງປະກອບປະກອບ

ອົງປະກອບໄດ້ຖືກຕິດຕັ້ງຕາມລໍາດັບ: ກອບໂຄງສ້າງ → post insulator → vacuum interrupter → busbar ເຊື່ອມຕໍ່.

ການເຊື່ອມຕໍ່ໄຟຟ້າ

ໄລຍະຫ່າງຂອງເສັ້ນຜົນຜະລິດແລະໄລຍະຫ່າງຂອງເສົາຕ້ອງປະຕິບັດຕາມມາດຕະຖານການອອກແບບ, ແລະການເຊື່ອມຕໍ່ຢູ່ປາຍຍອດຄວນໄດ້ຮັບການປົກປ້ອງດ້ວຍນໍ້າມັນຕໍ່ຕ້ານການກັດກ່ອນ.

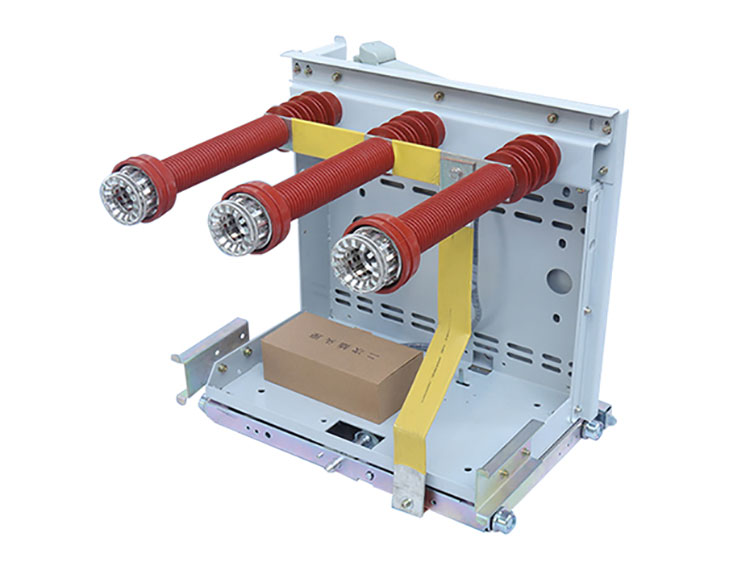

Outdoor Vacuum Circuit Breaker

ຂໍ້ໄດ້ປຽບຂອງໂຄງສ້າງ

1. Fast Arc Extinguishing

ເທກໂນໂລຍີການຂັດຂວາງສູນຍາກາດຊ່ວຍໃຫ້ການສະກັດກັ້ນ arc ຢ່າງໄວວາແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ຄວາມເສຍຫາຍຂອງອຸປະກອນ.

2. ການອອກແບບທີ່ເຂົ້າກັນໄດ້ກັບສິ່ງແວດລ້ອມ

ບໍ່ຈໍາເປັນຕ້ອງມີນ້ໍາມັນ insulating ຫຼື SF6, ຊ່ວຍຫຼີກເວັ້ນການຮົ່ວໄຫຼຫຼືການປ່ອຍອາຍພິດ.

3. ຄວາມຕ້ອງການບໍາລຸງຮັກສາຕ່ໍາ

ຫ້ອງສູນຍາກາດທີ່ຜະນຶກເຂົ້າກັນຈະຫຼຸດຜ່ອນການສວມໃສ່ໃນການຕິດຕໍ່ພາຍໃນແລະຫຼຸດຜ່ອນການບໍລິການປົກກະຕິ.

4. ໂຄງສ້າງທີ່ຫນາແຫນ້ນແລະນ້ໍາຫນັກເບົາ

ເມື່ອປຽບທຽບກັບເຄື່ອງຕັດວົງຈອນນ້ໍາມັນແບບດັ້ງເດີມ, ໂຄງສ້າງມີຂະຫນາດນ້ອຍກວ່າແລະງ່າຍຕໍ່ການຂົນສົ່ງແລະຕິດຕັ້ງ.

5. ການປັບຕົວເຂົ້າກັບເງື່ອນໄຂພາຍນອກ

ວັດສະດຸ insulation ອົງປະກອບເຊັ່ນ: ຢາງຊິລິໂຄນຫຼື epoxy resin ຊ່ວຍຕ້ານການ flashover ມົນລະພິດ, radiation ultraviolet, ແລະການປ່ຽນແປງອຸນຫະພູມ.

View as

ZW43 ຊຸດເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງ

ຄຸນະພາບສູງ ZW43 Series Outdoor Vacuum Circuit Breaker ສະເຫນີໂດຍ Comewill, ຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, ຖືກອອກແບບມາສໍາລັບແຮງດັນໄຟຟ້າ 12kV, ສາມເຟດ AC 50/60Hz. ຫນ້າທີ່ຫຼັກແມ່ນການເຊື່ອມຕໍ່ແລະຕັດການເຊື່ອມຕໍ່ກະແສໄຟຟ້າ, ກະແສໄຟຟ້າເກີນ, ແລະກະແສໄຟຟ້າສັ້ນເພື່ອຮັບປະກັນການເຮັດວຽກປົກກະຕິຂອງລະບົບແລະອຸປະກອນ. ມັນປະກອບດ້ວຍຮ່າງກາຍ breaker ວົງຈອນແລະກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring, ແລະມີລະດັບຄວາມກ້ວາງຂອງຄໍາຮ້ອງສະຫມັກ - ມັນສາມາດຖືກນໍາໃຊ້ໃນສະຖານີຍ່ອຍ, ວິສາຫະກິດອຸດສາຫະກໍາແລະການຂຸດຄົ້ນບໍ່ແຮ່, ແລະຕາຂ່າຍໄຟຟ້າໃນຕົວເມືອງແລະຊົນນະບົດ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

ZW32 ຊຸດເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງ

ເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງ ZW32 Series ຄຸນນະພາບສູງຂອງໂຮງງານ Comewill ແມ່ນເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງທີ່ເຮັດດ້ວຍເສົາໄຟຟ້າສະເພາະສຳລັບລະບົບກະຈາຍພະລັງງານ 10kV ໃນຕົວເມືອງ ແລະຊົນນະບົດ. ມັນແລ່ນຢູ່ໃນສາມເຟດ AC 50Hz, ແລະວຽກຕົ້ນຕໍຂອງມັນແມ່ນການສະຫຼັບກະແສການໂຫຼດ, ກະແສໄຟຟ້າເກີນ, ແລະກະແສໄຟຟ້າສັ້ນ - ໂດຍພື້ນຖານແລ້ວ, ມັນເປັນສິ່ງທີ່ຮັກສາເຄືອຂ່າຍແຮງດັນກາງໃຫ້ປອດໄພແລະເຮັດວຽກໄດ້ຕະຫຼອດມື້ໃນແລະກາງເວັນ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

ZW20 Series Outdoor SF6 Vacuum Circuit Breaker

ZW20 Series Outdoor SF6 Vacuum Circuit Breaker ຄຸນະພາບສູງຂອງໂຮງງານ Comewill ເປັນຕົວຕັດວົງຈອນສູນຍາກາດແຮງສູງກາງແຈ້ງທີ່ສ້າງຂຶ້ນສໍາລັບລະບົບໄຟຟ້າ AC ສາມເຟດ 12kV, 50Hz. ມັນເປັນການຄຸ້ມຄອງແລະປົກປັກຮັກສາປັດຈຸບັນໂຫຼດ, overloads , ແລະກະແສລັດວົງຈອນສັ້ນ, ບໍ່ວ່າຈະເປັນໃນເຄືອຂ່າຍຈໍາຫນ່າຍ, ສະຖານີຍ່ອຍ, ໂຮງງານອຸດສາຫະກໍາ, ຫຼືການຕິດຕັ້ງໄຟຟ້າໃນຊົນນະບົດ. ມັນເຮັດວຽກໄດ້ດີໂດຍສະເພາະໃນສະຖານະການທີ່ຕ້ອງການການດໍາເນີນງານເລື້ອຍໆຫຼືການເຊື່ອມໂຍງຕາຂ່າຍໄຟຟ້າອັດຕະໂນມັດ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

ZW8 ແຮງດັນສູງກາງແຈ້ງ AC VCB

ZW8 Outdoor High Voltage AC VCB ຂອງໂຮງງານ Comewill ຖືກອອກແບບມາສໍາລັບການປະຕິບັດທີ່ເພິ່ງພາອາໄສໃນລະບົບພະລັງງານ 12kV, ສາມເຟດ, 50Hz. ຕິດຕັ້ງດ້ວຍເຄື່ອງລົບກວນສູນຍາກາດ, ການສນວນກັນອາກາດ, ແລະກົນໄກທີ່ຂັບເຄື່ອນດ້ວຍພາກຮຽນ spring, ມັນປະຕິບັດໄດ້ດີໃນການທໍາລາຍແລະປິດການໂຫຼດໃນປະຈຸບັນ, ໃນຂະນະທີ່ຍັງສະຫນອງການ overload ທີ່ເຊື່ອຖືໄດ້ແລະການປ້ອງກັນວົງຈອນສັ້ນ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

ZW7 ແຮງດັນສູງກາງແຈ້ງ AC VCB

ຄຸນະພາບສູງ ZW7 Outdoor High Voltage AC VCB ຖືກສະເຫນີໂດຍຜູ້ຜະລິດຈີນຖືກອອກແບບມາສໍາລັບລະບົບໄຟຟ້າແຮງດັນສູງກາງແຈ້ງທີ່ມີຄວາມຖີ່ AC 50Hz ແລະແຮງດັນໄຟຟ້າ 40.5KV. ມາພ້ອມກັບກົນໄກການເຮັດວຽກຂອງພາກຮຽນ spring ທີ່ຕິດຄັດມາຫຼືກົນໄກການເຮັດວຽກຂອງແມ່ເຫຼັກໄຟຟ້າ, ມັນສະຫນັບສະຫນູນການເປີດແລະປິດໄຟຟ້າຈາກໄລຍະໄກ, ເຊັ່ນດຽວກັນກັບການເກັບຮັກສາພະລັງງານຄູ່ມືຢູ່ໃນສະຖານທີ່ແລະການດໍາເນີນງານເປີດ / ປິດດ້ວຍມື.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

ຄູ່ຮ່ວມງານກັບ Comewill, ໂຮງງານຜະລິດຊັ້ນນໍາຂອງຈີນແລະຜູ້ສະຫນອງ, ສໍາລັບຄຸນນະພາບສູງສຸດຂອງ ເຄື່ອງຕັດວົງຈອນສູນຍາກາດກາງແຈ້ງ. ພວກເຮົາຈັດສົ່ງຄວາມຊັດເຈນແລະການດູແລ, ໂດຍກົງຈາກແຫຼ່ງຂອງພວກເຮົາ.
