ຊື້ Customized 0.72-40.5kV Indoor Current Transformer ຈາກປະເທດຈີນ

Comewill, ຜູ້ຜະລິດທີ່ເຊື່ອຖືໄດ້ແລະຜູ້ສະຫນອງອຸປະກອນວັດແທກແລະປ້ອງກັນໄຟຟ້າໃນປະເທດຈີນ, ສະຫນອງ0.72-40.5kV Indoor Current Transformer (CTs)ສໍາລັບການນໍາໃຊ້ອຸດສາຫະກໍາ, ການຄ້າ, ແລະຜົນປະໂຫຍດ.

ຫຼັກການການເຮັດວຽກ

0.72-40.5kV Indoor Current Transformerດໍາເນີນການໂດຍອີງໃສ່ induction ແມ່ເຫຼັກໄຟຟ້າ, ປ່ຽນກະແສປະຖົມສູງເຂົ້າໄປໃນຕ່ໍາ, ກະແສໄຟຟ້າຮອງທີ່ສາມາດວັດແທກໄດ້ເພື່ອເຮັດໃຫ້ການວັດແທກທີ່ຖືກຕ້ອງແລະການປ້ອງກັນ.

ຂັ້ນຕອນການທໍາງານທີ່ສໍາຄັນ:

1. ການຍັບຍັ້ງແມ່ເຫຼັກໄຟຟ້າ: ກະແສໄຟຟ້າສະຫຼັບຜ່ານຕົວນໍາຫຼັກຈະສ້າງສະໜາມແມ່ເຫຼັກໃນແກນເຫຼັກ, ເຮັດໃຫ້ເກີດກະແສໄຟຟ້າຕາມສັດສ່ວນໃນກະແສລົມຂັ້ນສອງ (ເຊັ່ນ: ອັດຕາສ່ວນ 1000:1).

2. ການແຍກສັນຍານ: ກະແສໄຟຟ້າສຳຮອງ (ປົກກະຕິ 5A ຫຼື 1A) ແມ່ນແຍກອອກຈາກວົງຈອນໄຟຟ້າແຮງສູງ, ຮັບປະກັນຄວາມປອດໄພໃຫ້ແກ່ບຸກຄະລາກອນ ແລະ ອຸປະກອນ.

3. ການຄວບຄຸມຄວາມຖືກຕ້ອງ: ວັດສະດຸນໍາແມ່ເຫຼັກສູງ, ເຊັ່ນແຜ່ນເຫຼັກຊິລິຄອນຫຼືໂລຫະປະສົມ nanocrystalline, ຫຼຸດຜ່ອນການສູນເສຍ hysteresis, ບັນລຸຄວາມແມ່ນຍໍາເຖິງລະດັບ 0.2 (ຄວາມຜິດພາດ 0.2%), ສອດຄ່ອງກັບມາດຕະຖານ IEC 60044-1.

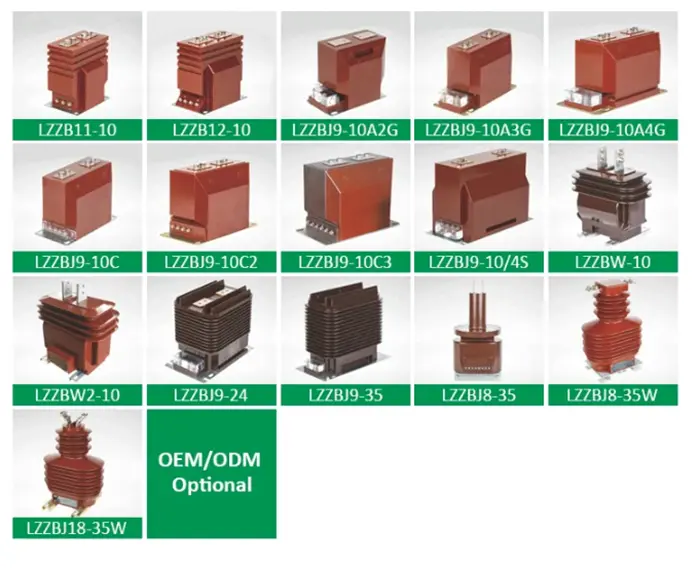

0.72-40.5kV Indoor Current Transformer Types

ປະເພດຕົ້ນຕໍ

1. CT ໄຟຟ້າ

ຄຸນນະສົມບັດ: ແກນທາດເຫຼັກທີ່ມີ winding, ປະຫຍັດຄ່າໃຊ້ຈ່າຍ, ມີຄວາມຫມັ້ນຄົງສູງ.

ຄໍາຮ້ອງສະຫມັກ: ລະບົບການແຜ່ກະຈາຍຕ່ໍາກວ່າ 10kV, ເຊັ່ນ: ການວັດແທກໄຟຟ້າອຸດສາຫະກໍາຫຼືການຄ້າ.

ຕົວຢ່າງພາລາມິເຕີ: ອັດຕາສ່ວນປັດຈຸບັນທີ່ມີການຈັດອັນດັບ 200/5A, ໂຫຼດ impedance 2.5 Ω (GB/T 20840.2-2014).

2. ເອເລັກໂຕຣນິກ CT

ຄຸນສົມບັດ: ໃຊ້ອົງປະກອບ Hall ຫຼືເຊັນເຊີໃຍແກ້ວນໍາແສງ, ແຖບຄວາມຖີ່ກ້ວາງ (0.1Hz–1MHz), ຄວາມຕ້ານທານ EMI ທີ່ເຂັ້ມແຂງ.

ຄໍາຮ້ອງສະຫມັກ: ການຜະລິດພະລັງງານໃຫມ່, ລະບົບ traction ທາງລົດໄຟຄວາມໄວສູງ.

3. Rogowski Coil

ຄຸນລັກສະນະ: ການອອກແບບ Coreless, linearity ສູງ, ເຫມາະສົມສໍາລັບການວັດແທກໃນປັດຈຸບັນ transient.

ຕົວຢ່າງພາລາມິເຕີ: ສັນຍານອອກ 0.333V/kA, linear error <±0.1% (IEEE C57.13-2016).

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

ການວັດແທກໄຟຟ້າ

ເຄື່ອງວັດແທກອຸດສາຫະກໍາ ຫຼືການຄ້າທີ່ມີຄວາມແມ່ນຍໍາສູງ, ໂດຍປົກກະຕິຕ້ອງການຄວາມຖືກຕ້ອງ 0.5S (±0.5%), ປະຕິບັດຕາມ DL/T 725-2013.

ການປົກປ້ອງ Relay

ການປົກປ້ອງ overcurrent ຫຼືຄວາມແຕກຕ່າງ; CTs ຕ້ອງຕອບສະຫນອງຂໍ້ຈໍາກັດຂອງຂໍ້ຜິດພາດສະເພາະ (e. g., 5P20, error ≤5% at 20 × rated current).

ການຕິດຕາມອຸດສາຫະກໍາ

ຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມຖີ່ສູງຫຼືຄວາມໄວສູງ (ເຊັ່ນ: ໂຮງງານເຫຼັກກ້າ, ເຕົາ induction) ຕ້ອງການ CTs ເອເລັກໂຕຣນິກທີ່ມີການຕອບສະຫນອງຄວາມຖີ່> 10kHz.

ຄໍາແນະນໍາການຄັດເລືອກແລະບໍາລຸງຮັກສາ

ຕົວກໍານົດການເລືອກ

Rated Current: ເລືອກ 1.2–1.5× ກະແສໂຫຼດເພື່ອປ້ອງກັນທີ່ດີທີ່ສຸດ.

ລະດັບຄວາມຖືກຕ້ອງ: ໃຊ້ 0.2 ສໍາລັບການວັດແທກ CTs; 5P / 10P ສໍາລັບ CTs ປ້ອງກັນ.

ການຕິດຕັ້ງແລະບໍາລຸງຮັກສາ

ຫຼີກເວັ້ນການເປີດວົງຈອນໃນຂັ້ນສອງ: ສາມາດສ້າງແຮງດັນ kV ອັນຕະລາຍ.

Insulation ກວດສອບ: ເປັນປົກກະຕິກວດສອບບໍ່ວ່າຈະເປັນການຕໍ່ຕ້ານ insulation ຂອງ0.72-40.5kV Indoor Current Transformerແມ່ນ ≥1MΩ.

ການຈັບຄູ່ສະຖານະການ: ເລືອກປະເພດ CT (ແມ່ເຫຼັກໄຟຟ້າ, ເອເລັກໂຕຣນິກ, Rogowski) ໂດຍອີງໃສ່ຄວາມຕ້ອງການຄໍາຮ້ອງສະຫມັກ, ຄວາມຖືກຕ້ອງ, ຄ່າໃຊ້ຈ່າຍ, ແລະຄວາມຫນ້າເຊື່ອຖື.

View as

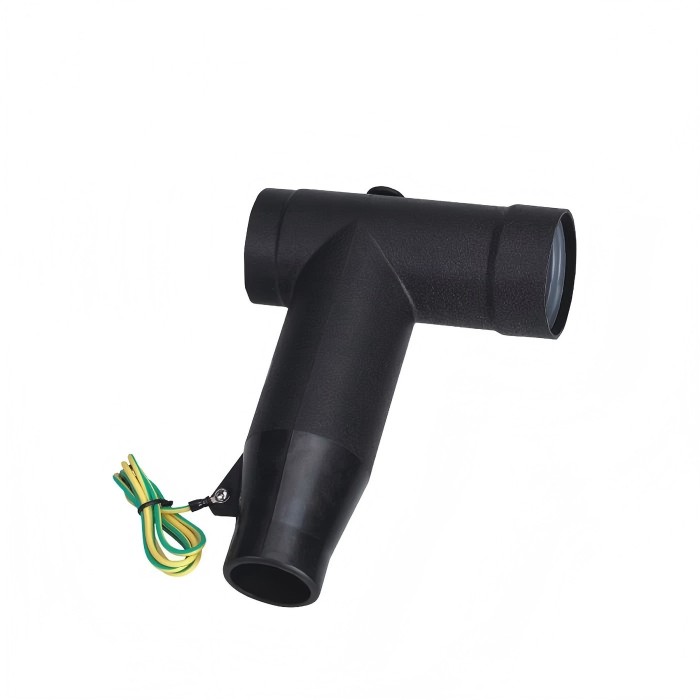

12/24KV 630A ແຍກ T Connector

12/24KV 630A Separable T Connector ຈາກ Comewill, ຜູ້ຜະລິດ, ຜູ້ສະຫນອງ, ແລະໂຮງງານຜະລິດຂອງຈີນທີ່ເຊື່ອຖືໄດ້, ແມ່ນວິສະວະກໍາສໍາລັບລະບົບກະຈາຍສາຍໄຟແຮງດັນສູງທີ່ຕ້ອງການຄວາມຍືດຫຍຸ່ນ, ຄວາມປອດໄພ, ແລະຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວ. ຖືກອອກແບບມາສໍາລັບການຂະຫຍາຍຕາຂ່າຍໄຟຟ້າທີ່ທັນສະໄຫມ, ມັນຊ່ວຍໃຫ້ສາຂາຂອງສາຍໄຟຟ້າຫຼັກເຂົ້າໄປໃນຫຼາຍທິດທາງທີ່ປອດໄພໂດຍບໍ່ມີການທໍາລາຍຄວາມສົມບູນຂອງ insulation ຫຼືຄວາມຫນ້າເຊື່ອຖືໃນການດໍາເນີນງານ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

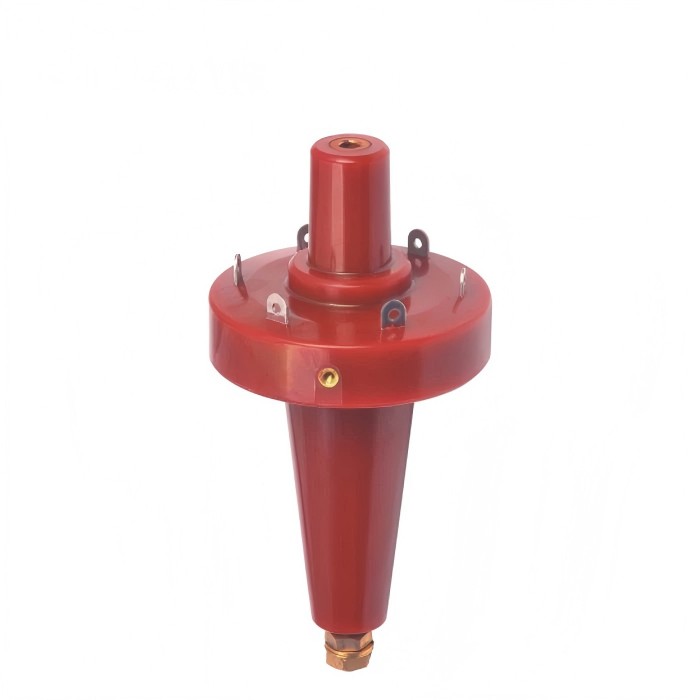

24KV 400A Apparatus Bushing

24kV 400A Apparatus Bushing ຈາກ Comewill, ຜູ້ຜະລິດແລະຜູ້ສະຫນອງມືອາຊີບໃນປະເທດຈີນ, ຖືກອອກແບບເປັນອົງປະກອບການໂຕ້ຕອບທີ່ມີປະສິດທິພາບສູງສໍາລັບລະບົບໄຟຟ້າແຮງດັນກາງ. ມັນສະຫນອງຈຸດເຊື່ອມຕໍ່ທີ່ປອດໄພແລະຫມັ້ນຄົງສໍາລັບຕົວເຊື່ອມຕໍ່ສາຍ 200A ທີ່ໃຊ້ໃນ switchgear, transformers, capacitors, ແລະອຸປະກອນອື່ນໆທີ່ມີນ້ໍາມັນ insulated ຫຼືແຂງ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

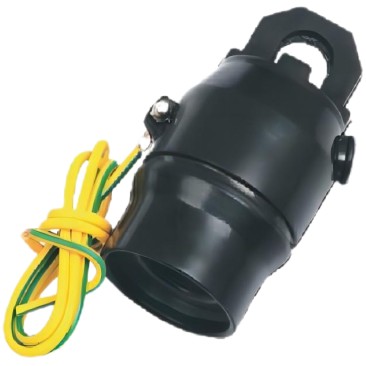

ຫມວກກັນກະທົບ 24KV 250A

ຊື້ ຫມວກກັນກະທົບ 24KV 250A ທີ່ມີຄຸນນະພາບຈາກຜູ້ຜະລິດຊັ້ນນໍາຂອງປະເທດຈີນ Comewill. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະເພື່ອ insulate ແລະປະທັບຕາ load break bushing interfaces. ພຽງແຕ່ຈັບຄູ່ມັນກັບຜະລິດຕະພັນການຢຸດການໂຫຼດ, ເຊື່ອມຕໍ່ສາຍທໍ່ນ້ໍາກັບດິນ, ແລະມັນຈະເປັນການປົກປ້ອງຢ່າງເຕັມທີ່, insulating submersibleສໍາລັບພຸ່ມໄມ້ທີ່ມີພະລັງງານ. ເຖິງແມ່ນວ່າຢູ່ໃນສະພາບແວດລ້ອມທີ່ປຽກຊຸ່ມ, ຮຸນແຮງ, ອຸປະກອນຂອງທ່ານຈະປອດໄພ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

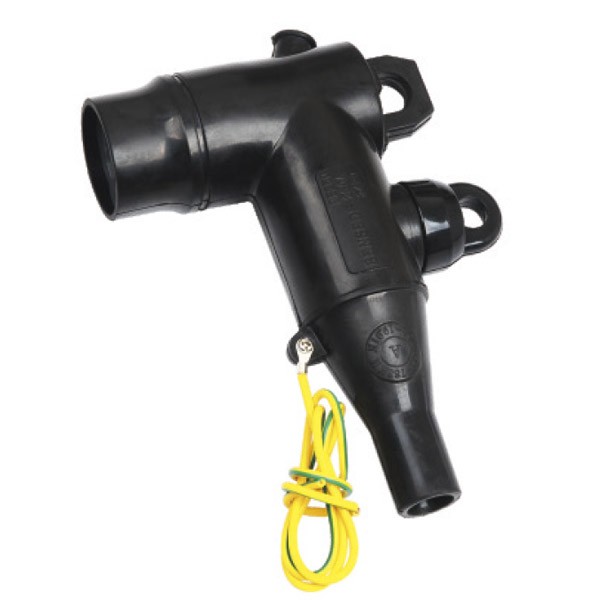

24KV 250A Loadbreak Elbow Connector

ເຄື່ອງເຊື່ອມຕໍ່ສອກ Loadbreak 24kV 250A ຈາກ Comewill, ຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, ຖືກອອກແບບມາສໍາລັບການສະຫຼັບແລະການເຊື່ອມຕໍ່ສາຍໄຟແຮງດັນກາງທີ່ປອດໄພແລະມີປະສິດທິພາບໃນລະບົບການຈໍາຫນ່າຍພະລັງງານທີ່ທັນສະໄຫມ. ມັນສະຫນອງການໂຕ້ຕອບທີ່ແຍກຕ່າງຫາກ submersible ປ້ອງກັນຢ່າງເຕັມທີ່ສໍາລັບຫມໍ້ແປງ, switchgear, ແລະອຸປະກອນໄຟຟ້າອື່ນໆ, ຮັບປະກັນການດໍາເນີນງານທີ່ຫມັ້ນຄົງເຖິງແມ່ນວ່າໃນສະພາບແວດລ້ອມທີ່ຮຸນແຮງ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

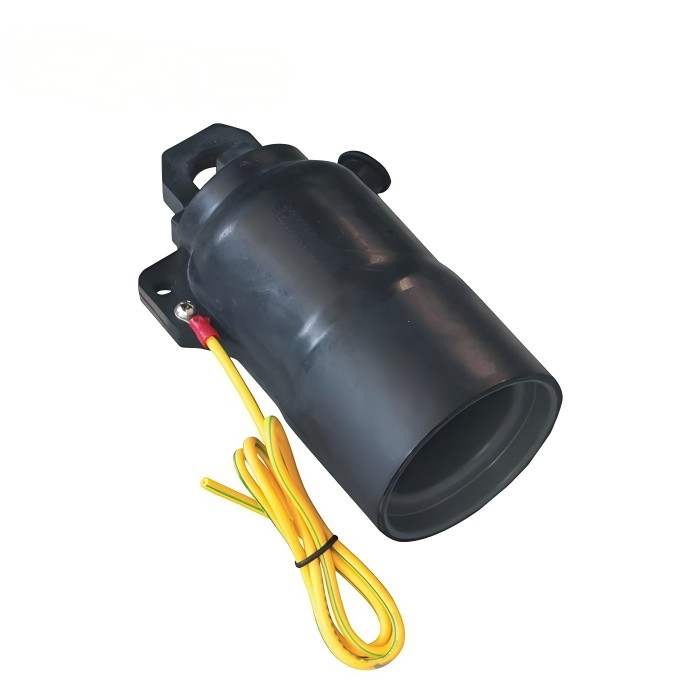

ຫມວກກັນກະທົບ 15/24KV 600A

ຜະລິດໂດຍ Comewill, ຜູ້ຜະລິດແລະຜູ້ສະຫນອງຊັ້ນນໍາຂອງຈີນ, 15 / 24KV 600A Insulated Protective Cap ນີ້ໄດ້ຖືກອອກແບບເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພ, ຫມັ້ນຄົງ, ແລະ insulated ຢ່າງເຕັມສ່ວນສໍາລັບການໂຕ້ຕອບການທໍາລາຍ 600A de-energized. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການຫັນປ່ຽນ bushings, ຕູ້ switchgear, ແລະ substation ປ້ອງກັນສາຍເຄເບີນ, ສະຫນອງການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ໃນການຕິດຕັ້ງໄຟຟ້າທັງຊົ່ວຄາວແລະໄລຍະຍາວ.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

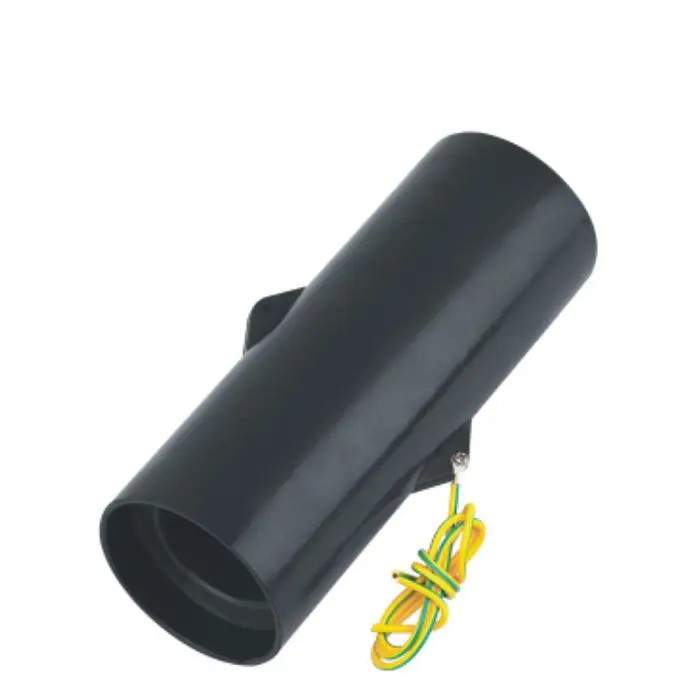

15/24KV 600A Extended Bushing Tube

ທໍ່ພຸ່ມໄມ້ຂະຫຍາຍ 15/24KV 600A ຂອງໂຮງງານ Comewill ໄດ້ຖືກອອກແບບໃຫ້ພໍດີກັບຕົວເຊື່ອມຕໍ່ການຢຸດພັກເຊົາທີ່ຕາຍແລ້ວ 600A ມາດຕະຖານ de-energized. ທ່ານສາມາດນໍາໃຊ້ມັນເພື່ອຄູ່ນ່ຶການຫຼຸດຜ່ອນສຽບທໍ່, ການເຊື່ອມຕໍ່ສຽບ, ແລະອຸປະກອນການ bushings ໄດ້ຢ່າງງ່າຍດາຍ. ມັນຍັງເຮັດວຽກໄດ້ຢ່າງບໍ່ຢຸດຢັ້ງກັບການໂຕ້ຕອບການພັກຜ່ອນການໂຫຼດ 200A, ຈັບຄູ່ກັນຢ່າງສົມກຽດກັບຕົວຈັບແຂນສອກ ແລະ ຕົວເຊື່ອມຕໍ່ສອກ. ເມື່ອປະກອບກັບອຸປະກອນການຫາຄູ່ຂອງທ່ານແລ້ວ, ຫນ່ວຍບໍລິການທັງຫມົດຈະກາຍເປັນການປົກປ້ອງຢ່າງເຕັມທີ່ແລະ 100% submersible.

ເບິ່ງເພີ່ມເຕີມ >> ສົ່ງສອບຖາມ >>

ຄູ່ຮ່ວມງານກັບ Comewill, ໂຮງງານຜະລິດຊັ້ນນໍາຂອງຈີນແລະຜູ້ສະຫນອງ, ສໍາລັບຄຸນນະພາບສູງສຸດຂອງ 0.72-40.5kV Indoor Current Transformer. ພວກເຮົາຈັດສົ່ງຄວາມຊັດເຈນແລະການດູແລ, ໂດຍກົງຈາກແຫຼ່ງຂອງພວກເຮົາ.
