15KV 200A Loadbreak Junctio

15KV 200A Loadbreak Junction ຂອງໂຮງງານ Comewill ມີເສັ້ນທາງທີ່ນໍາມາດ້ວຍທອງແດງທັງໝົດ, ຮັບປະກັນປະສິດທິພາບທີ່ໜ້າເຊື່ອຖື, ສອດຄ່ອງກັນບໍ່ວ່າຈະຢູ່ໃນເງື່ອນໄຂຕ່າງໆ.
ມັນຕອບສະຫນອງຄວາມຕ້ອງການ IEEE ມາດຕະຖານ 386 ຢ່າງສົມບູນ, ແລະສາມາດແລກປ່ຽນໄດ້ຢ່າງສົມບູນກັບຜະລິດຕະພັນຂອງຄູ່ແຂ່ງແລະອົງປະກອບການຫາຄູ່ອື່ນໆທີ່ປະຕິບັດຕາມມາດຕະຖານ IEEE 386. ເມື່ອຕິດຕັ້ງກັບພາກສ່ວນທີ່ກົງກັນ, ຈຸດເຊື່ອມຕໍ່ loadbreak ນີ້ສະຫນອງການເຊື່ອມຕໍ່ທີ່ມີການປ້ອງກັນຢ່າງເຕັມທີ່, ເຫມາະສໍາລັບຄໍາຮ້ອງສະຫມັກ loadbreak.

15KV 200A Loadbreak Junction ແມ່ນຫຍັງ?

A 15KV 200A Loadbreak Junction ແມ່ນອຸປະກອນເຊື່ອມຕໍ່ສາຍໄຟແຮງກາງທີ່ໃຊ້ໃນລະບົບກະຈາຍພະລັງງານເພື່ອເຊື່ອມຕໍ່ຢ່າງປອດໄພ, ສາຂາ, ແລະແຍກສາຍໄຟໃຕ້ດິນ 15kV ໃນຂະນະທີ່ອະນຸຍາດໃຫ້ປະຕິບັດການ loadbreak (ປ່ຽນສົດ). ໂດຍປົກກະຕິແລ້ວມັນປະກອບມີອິນເຕີເຟດ 200A ຫຼາຍອັນ (ເຊັ່ນ: 2, 3, ຫຼື 4 ວິທີ) ທີ່ເຊື່ອມຕໍ່ພາຍໃນຮ່ວມກັນ, ເຮັດໃຫ້ການກຳນົດຄ່າ loop, ແຕະ ຫຼື splice ປ່ຽນແປງໄດ້. ສ້າງຂຶ້ນເພື່ອມາດຕະຖານ IEEE 386, ມັນຮັບປະກັນການດໍາເນີນການຢ່າງເຕັມທີ່, ປອດໄພ, ແລະເຊື່ອຖືໄດ້ໃນ pad-mount transformers, switchgear, ແລະຄໍາຮ້ອງສະຫມັກ vault ໃຕ້ດິນ.

ການທົດສອບການຜະລິດ

ການ​ທົດ​ສອບ​ໄດ້​ດໍາ​ເນີນ​ຕາມ​ມາດ​ຕະ​ຖານ IEEE/ANSI 386​.
ລະດັບແຮງດັນໄຟຟ້າຕໍ່າສຸດ Corona – 11 kV
AC 1 ນາທີທົນ - 34 kV

ການທົດສອບທີ່ດໍາເນີນໂດຍສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງຂະບວນການຜະລິດ Chardon:
ການກວດກາທາງດ້ານຮ່າງກາຍ
ການ​ຜ່າ​ຕັດ​ເປັນ​ໄລ​ຍະ​
ການວິເຄາະ X-ray ແຕ່ລະໄລຍະ

ອັດຕາແຮງດັນ
ແຮງດັນ 15 kV
ສູງສຸດ. Rating Phase to Phase 14.4 kV
ສູງສຸດ. Rating Phase to Ground 8.3 kV
AC 1 ນາທີທົນ 34 kV
DC 15 ນາທີທົນ 53 kV
BIL ແລະ Full Wave Crest 95 kV
ລະດັບແຮງດັນໄຟຟ້າຕໍ່າສຸດ Corona 11 kV
ການຈັດອັນດັບປັດຈຸບັນ
ຢ່າງຕໍ່ເນື່ອງ: 200 amps rms
ສະຫຼັບ: 10 ປະຕິບັດງານຢູ່ທີ່ 200 amps rms ທີ່ 14.4 kV
Fault Close: 10,000 amps rms symmetrical ທີ່ 14.4 kV ສໍາລັບ 0.17 s ຫຼັງຈາກການດໍາເນີນງານ 10 ສົບຜົນສໍາເລັດຕິດຕໍ່ກັນ
ເວ​ລາ​ສັ້ນ​:
• 10,000 amps rms symmetrical ສໍາລັບ 0.17 s
• 3,500 amps rms symmetrical ສໍາລັບ 3.0 s

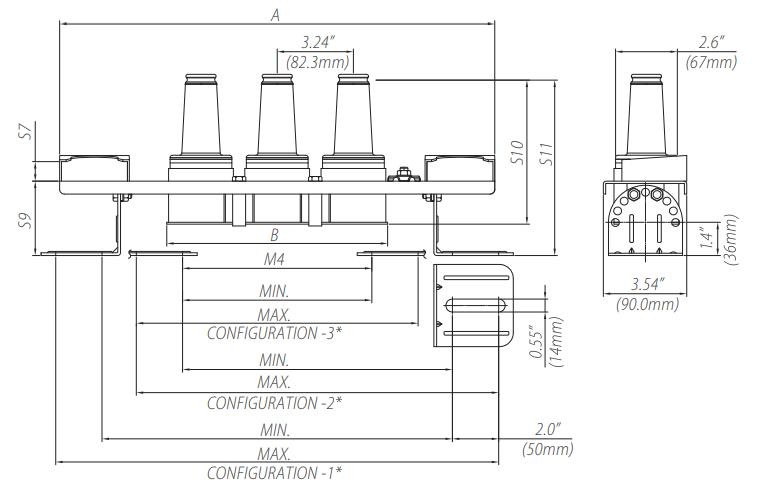

Junction ກັບຂໍ້ມູນມິຕິວົງເລັບ

ຂັ້ນຕອນການດໍາເນີນງານ Loadbreak

1. ຍຶດໄມ້ຄ້ອນເທົ້າໃຫ້ແໜ້ນກັບຕາທີ່ດຶງ.
2. ຢ່າໃຊ້ແຮງດຶງໃດໆ - ພຽງແຕ່ໃຫ້ຕົວເຊື່ອມຕໍ່ບິດຕາມເຂັມໂມງເລັກນ້ອຍເພື່ອທໍາລາຍການສຽດສີດ້ານລະຫວ່າງສອກແລະພຸ່ມໄມ້.
3. ດຶງຕົວເຊື່ອມຕໍ່ຊື່ອອກຈາກພຸ່ມໄມ້ດ້ວຍການເຄື່ອນໄຫວໄວ, ແຫນ້ນ. ໃຫ້ແນ່ໃຈວ່າຮັກສາຕົວເຊື່ອມຕໍ່ຢູ່ຫ່າງຈາກຍົນພື້ນດິນໃດໆ.
4. ວາງຕົວເຊື່ອມຕໍ່ໃສ່ອຸປະກອນເສີມທີ່ເໝາະສົມ, ເຮັດຕາມຄຳແນະນຳການເຮັດວຽກຂອງອຸປະກອນເສີມນັ້ນ.
5. ໃຊ້ຕົວຍຶດເພື່ອໃສ່ຝາປ້ອງກັນທີ່ມີ insulated (ມີສາຍທໍ່ລະບາຍນ້ໍາທີ່ເຊື່ອມຕໍ່ກັບພື້ນດິນຂອງລະບົບ) ໃສ່ພຸ່ມໄມ້ທີ່ມີພະລັງງານທີ່ຖືກເປີດເຜີຍ.

FAQ

ຫນ້າທີ່ຕົ້ນຕໍຂອງ 15KV 200A Loadbreak Junction ແມ່ນຫຍັງ?
ມັນຖືກນໍາໃຊ້ເພື່ອແບ່ງແຍກ, loop, ປາດ, ຫຼື splice ສາຍໄຟແຮງດັນຂະຫນາດກາງໃນຂະນະທີ່ອະນຸຍາດໃຫ້ສະຫຼັບ loadbreak ທີ່ປອດໄພໃນລະບົບກະຈາຍພະລັງງານ.
ມັນເຫມາະສົມກັບຍີ່ຫໍ້ອື່ນບໍ?
ແມ່ນແລ້ວ, ມັນປະຕິບັດຕາມມາດຕະຖານ IEEE 386™ ຢ່າງສົມບູນ, ຮັບປະກັນຄວາມສາມາດໃນການປ່ຽນແປງທີ່ສົມບູນກັບລະບົບເຊື່ອມຕໍ່ insulated ທີ່ແຍກກັນໄດ້ທີ່ເຂົ້າກັນໄດ້ອື່ນໆ.
ມັນສາມາດຖືກນໍາໃຊ້ໃນການຕິດຕັ້ງໃຕ້ດິນບໍ?
ຢ່າງແທ້ຈິງ. ມັນໄດ້ຖືກອອກແບບໂດຍສະເພາະສໍາລັບອຸປະກອນທີ່ຕິດຢູ່ pad ແລະຄໍາຮ້ອງສະຫມັກ vault ໃຕ້ດິນບ່ອນທີ່ຄວາມຊຸ່ມຊື່ນ, ຂີ້ຝຸ່ນ, ແລະຂໍ້ຈໍາກັດຂອງຊ່ອງແມ່ນທົ່ວໄປ.
ຄຸນສົມບັດຄວາມປອດໄພອັນໃດທີ່ 15KV 200A Loadbreak Junction ໃຫ້?
ມັນສະຫນອງ insulation EPDM ປ້ອງກັນຢ່າງເຕັມສ່ວນ, ການດໍາເນີນງານ loadbreak ຄວບຄຸມ, impulse ສູງທົນທານຕໍ່ຄວາມສາມາດ, ແລະປະສິດທິພາບການຂັດຂວາງ arc ຫມັ້ນຄົງສໍາລັບການສະຫຼັບທີ່ປອດໄພ.
