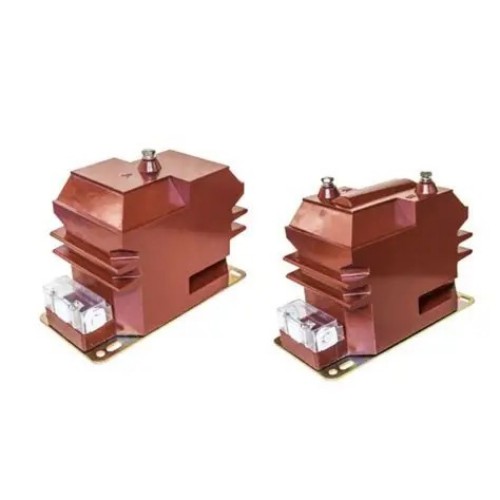

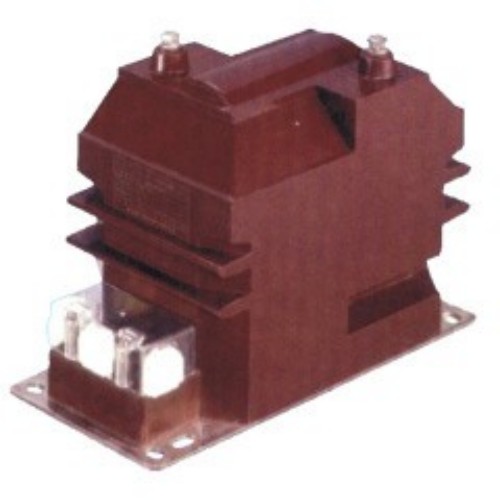

ຄຸນນະພາບສູງ JDZ10-3/6/10A ການຫັນເປັນແຮງດັນແມ່ນສະຫນອງໃຫ້ໂດຍຜູ້ຜະລິດປະເທດຈີນ Comewill. ມັນໄດ້ຖືກວິສະວະກໍາສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນ, ພວກເຂົາເຈົ້າສະຫນອງການປະຕິບັດທີ່ເຊື່ອຖືໄດ້ສໍາລັບການວັດແທກແຮງດັນ, ການວັດແທກພະລັງງານ, ການຕິດຕາມເວລາທີ່ແທ້ຈິງ, ແລະການປ້ອງກັນການຖ່າຍທອດໃນລະບົບໄຟຟ້າແຮງດັນກາງ.
ຊຸດ JDZ10 ຖືກອອກແບບມາເພື່ອຮອງຮັບລະດັບແຮງດັນຂອງ 3kV, 6kV, ແລະ 10kV, ມີຄວາມເຂົ້າກັນໄດ້ສໍາລັບທັງສອງຄວາມຖີ່ 50Hz ແລະ 60Hz, ເຮັດໃຫ້ມັນສາມາດປັບຕົວເຂົ້າກັບສະພາບການເຮັດວຽກຂອງແຮງດັນກາງທີ່ມີຄວາມຫຼາກຫຼາຍ. ຜະລິດຕາມມາດຕະຖານ IEC 186 ແລະ GB1207-2006 ຢ່າງເຂັ້ມງວດ, ເຄື່ອງຫັນເຫຼົ່ານີ້ສະຫນອງພື້ນຖານທີ່ຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້ສໍາລັບການວັດແທກແລະການປົກປ້ອງລະບົບ. ໃນຖານະເປັນໂຮງງານຜະລິດທີ່ໄວ້ວາງໃຈໃນປະເທດຈີນ, Comewill ຮັບປະກັນວ່າທຸກໆຫນ່ວຍງານປະຕິບັດຕາມມາດຕະຖານທີ່ມີຄຸນນະພາບຢ່າງເຂັ້ມງວດ.

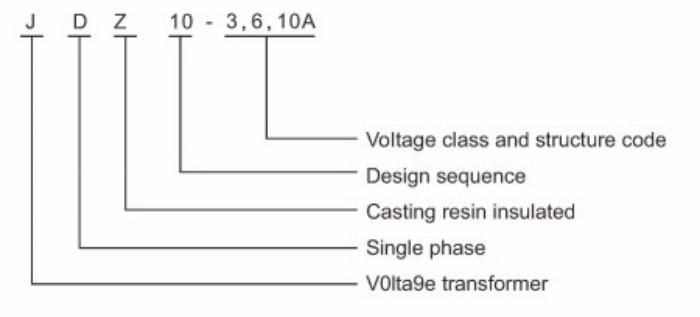

ການອອກແບບຕົວແບບຂອງເຄື່ອງປ່ຽນແຮງດັນ RZL-10 ແລະ JDZ10-3/6/10 ຂອງ Comewill ກຳນົດຄຸນລັກສະນະຫຼັກຂອງອຸປະກອນຢ່າງຈະແຈ້ງ:
J: ການຫັນເປັນແຮງດັນ - ກໍານົດປະເພດອຸປະກອນ.
D: Single Phase – ເຫມາະສໍາລັບການນໍາໃຊ້ລະບົບໄຟຟ້າໄລຍະດຽວ.
Z: Epoxy Resin Cast Insulation – ເສີມຂະຫຍາຍປະສິດທິພາບ insulation ແລະຄວາມທົນທານ.
3, 6, 10: ລະດັບແຮງດັນ – ລະບຸຄວາມເຂົ້າກັນໄດ້ກັບລະບົບ 3kV, 6kV, ແລະ 10kV.
ການຫັນປ່ຽນສະຫນັບສະຫນູນທັງໄລຍະດຽວແລະສາມເຟດການຕັ້ງຄ່າສາຍໄຟ, ສະຫນອງຄວາມຍືດຫຍຸ່ນສໍາລັບຄວາມຕ້ອງການການຕິດຕັ້ງຕ່າງໆ.

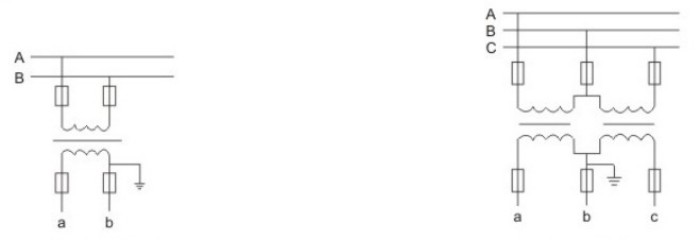

ແຜນຜັງສາຍສາຍໄລຍະດຽວ
ແຜນວາດສາຍສາຍສາມເຟດ
Wriring diagram of single phase line Wriring diagram of three phase line
ເພື່ອຮັບປະກັນການປະຕິບັດທີ່ດີທີ່ສຸດແລະຊີວິດການບໍລິການທີ່ຍາວນານ, ເງື່ອນໄຂການດໍາເນີນງານຕໍ່ໄປນີ້ແມ່ນແນະນໍາສໍາລັບເຄື່ອງປ່ຽນແຮງດັນ Comewill JDZ10-3/6/10A:
ລະດັບຄວາມສູງ: ເຫມາະສໍາລັບການຕິດຕັ້ງສູງເຖິງ 3,000 ແມັດຂ້າງເທິງລະດັບນ້ໍາທະເລ, ມີການດໍາເນີນງານທີ່ຫມັ້ນຄົງໃນເຂດທີ່ມີຄວາມສູງໂດຍບໍ່ມີການດັດແປງພິເສດ.
ອຸນຫະພູມແວດລ້ອມ: ລະດັບອຸນຫະພູມປະຕິບັດຂອງ -5 ° C ຫາ +40 ° C ເພື່ອປ້ອງກັນການເຊື່ອມໂຊມຂອງ insulation ແລະ deviation ຄວາມຖືກຕ້ອງ.
ຄວາມຊຸ່ມຊື່ນທີ່ກ່ຽວຂ້ອງ: ສູງສຸດ 65% ຢູ່ທີ່ 20 ° C ເພື່ອຫຼີກເວັ້ນຄວາມຊຸ່ມຊື່ນທີ່ເຮັດໃຫ້ເກີດຄວາມຊຸ່ມຊື່ນຂອງອົງປະກອບພາຍໃນ.
ລະດັບມົນລະພິດ: ຖືກອອກແບບມາສໍາລັບສະພາບແວດລ້ອມມົນລະພິດຊັ້ນ II, ສາມາດຈັດການກັບການປົນເປື້ອນເລັກນ້ອຍໃນພາຍໃນຫຼືກາງແຈ້ງ.
ສະພາບແວດລ້ອມການຕິດຕັ້ງ: ຄວນຈະບໍ່ມີທາດອາຍພິດ corrosive ເພື່ອປົກປ້ອງທໍ່ແລະ windings ພາຍໃນ.
ຖ້າສະພາບແວດລ້ອມການຕິດຕັ້ງຢູ່ປາຍຂອງທ່ານແມ່ນພິເສດ (ເຊັ່ນ: ຄວາມຊຸ່ມຊື່ນສູງແລະທາດອາຍຜິດ corrosive), ທ່ານສາມາດຕິດຕໍ່ສື່ສານລ່ວງຫນ້າເພື່ອປັບແຕ່ງແຜນການປັບ!
ເຄື່ອງປ່ຽນແຮງດັນ JDZ10-3/6/10A ແມ່ນຜະລິດຕາມມາດຕະຖານ GB20840.3-2013 ແລະ GB20840.1-2010, ຮັບປະກັນການປະຕິບັດຕາມຄວາມຕ້ອງການແຫ່ງຊາດຢ່າງເຕັມທີ່. ຂໍ້ມູນສະເພາະຫຼັກປະກອບມີ:
Load Power Factor: cos Φ = 0.8 (lag), ສອດຄ່ອງກັບຄຸນລັກສະນະຂອງວົງຈອນຮອງທໍາມະດາ.
ໄລຍະຫ່າງ Creepage: ຖືກອອກແບບມາສໍາລັບລະດັບມົນລະພິດ II, ຫຼຸດຜ່ອນຄວາມສ່ຽງ flashover ຂອງ insulation.
ປະສິດທິພາບ: ການວັດແທກຄວາມຫມັ້ນຄົງແລະການຕອບສະຫນອງການປ້ອງກັນພາຍໃຕ້ເງື່ອນໄຂການດໍາເນີນງານມາດຕະຖານ.
| ປະເພດ | ອັດຕາສ່ວນແຮງດັນ (V) | ຄວາມຖີ່(Hz) | ປະເພດຄວາມຖືກຕ້ອງ ແລະຜົນອອກທີ່ໄດ້ຮັບການຈັດອັນດັບ (VA) | LimitOutput(VA) | ລະດັບລະດັບລະດັບ (kV) | ຂໍ້ສັງເກດ | |||
| 0.2 | 0.5 | 1 | 6 ປ | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | ຄືກັນກັບ RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | ວັນທີ 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | ວັນທີ 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | ວັນທີ 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | ວັນທີ 12/42/75 | ||
1. ຄຸນສົມບັດຫຼັກຂອງເຄື່ອງປ່ຽນແຮງດັນ JDZ10-3/6/10A ນີ້ແມ່ນຫຍັງ?
Epoxy resin cast insulation, ປະທັບຕາຢ່າງເຕັມສ່ວນ, ການອອກແບບໄລຍະດຽວ, ຂະຫນາດກະທັດຮັດ, ແລະທົນທານສູງ.
2. ລະດັບແຮງດັນແລະຄວາມຖີ່ໃດທີ່ສະຫນັບສະຫນູນ?
3kV, 6kV, ແລະ 10kV, ເຂົ້າກັນໄດ້ກັບລະບົບ 50Hz ຫຼື 60Hz.
3. ມັນປະຕິບັດຕາມມາດຕະຖານອັນໃດ?
IEC 186 ແລະ GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. ເງື່ອນໄຂການເຮັດວຽກທີ່ຕ້ອງການແມ່ນຫຍັງ?
ລະດັບຄວາມສູງ ≤3000m, ອຸນຫະພູມ -5°C ເຖິງ +40°C, ຄວາມຊຸ່ມຊື່ນ ≤65% ຢູ່ທີ່ 20°C, ລະດັບມົນລະພິດ Class II, ບໍ່ມີທາດອາຍຜິດ corrosive.
5. ມັນສາມາດຖືກປັບແຕ່ງສໍາລັບສະພາບແວດລ້ອມພິເສດບໍ?
ແມ່ນແລ້ວ, Comewill ສະຫນອງການປັບແຕ່ງສໍາລັບຄວາມຊຸ່ມຊື່ນສູງຫຼືສະພາບທີ່ກັດກ່ອນ.
6. ຕົວອັກສອນຕົວແບບຫມາຍຄວາມວ່າແນວໃດ?
J = Voltage Transformer, D = Single Phase, Z = Epoxy Resin Cast Insulation, 3/6/10 = ລະດັບແຮງດັນ.
7. ຫ້ອງຮຽນຄວາມຖືກຕ້ອງແມ່ນຫຍັງ?
0.2, 0.5, 1, ແລະ 6P, ທີ່ມີອັດຕາຜົນຜະລິດຈາກ 15VA ເຖິງ 90VA.
