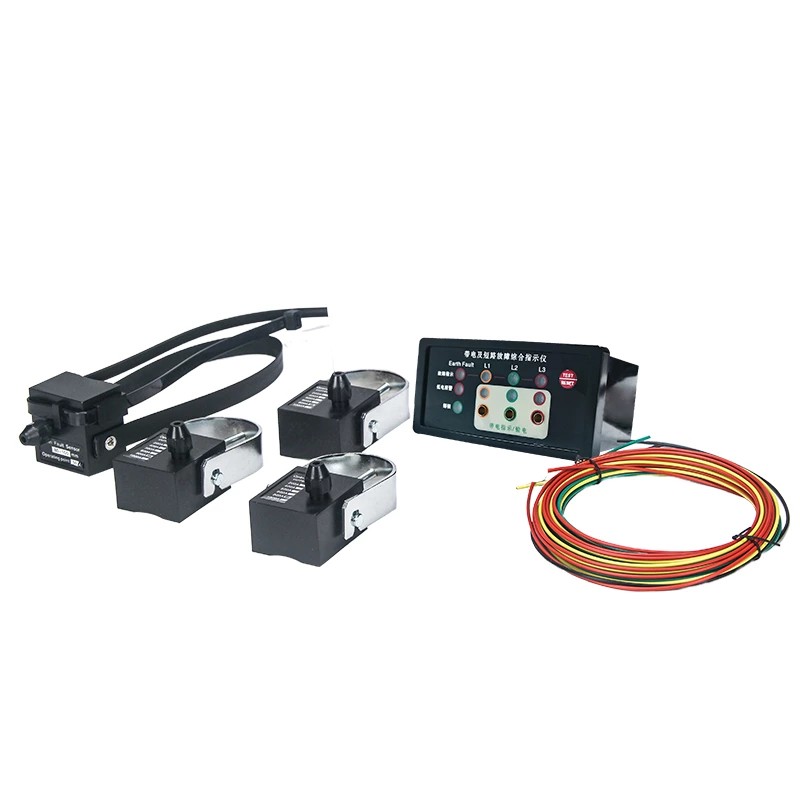

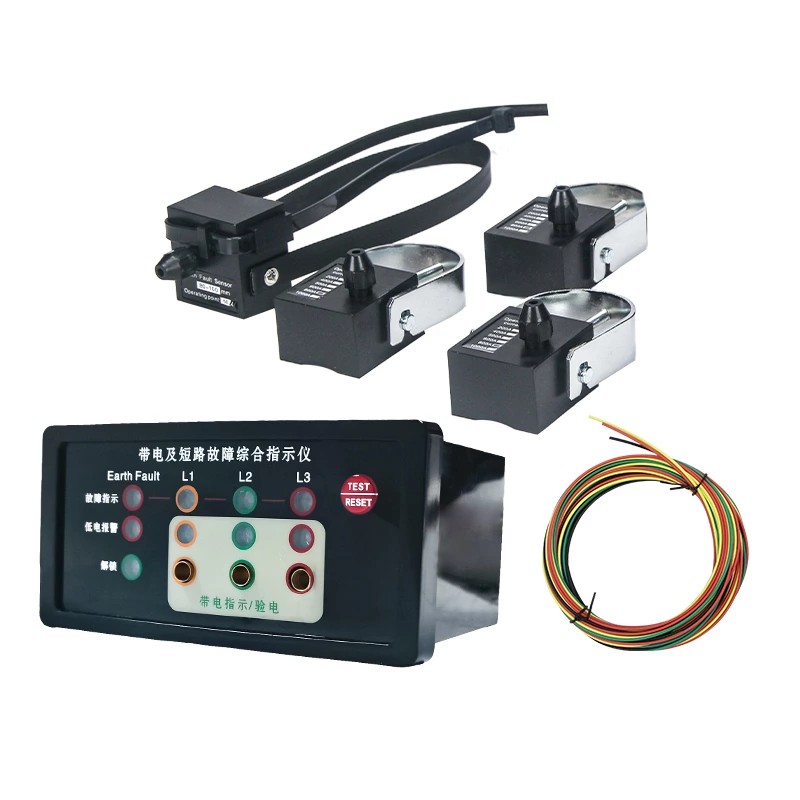

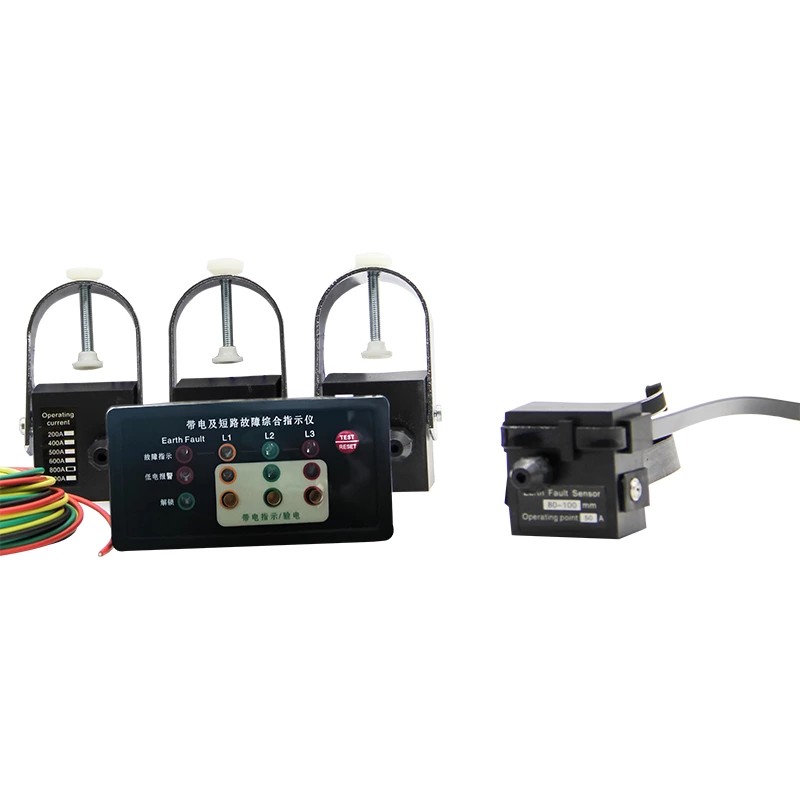

ຕົວຊີ້ວັດຄວາມຜິດຂອງສາຍ EKL-4DXN ທີ່ມີສະຖານະສົດແມ່ນອຸປະກອນຕິດຕາມກວດກາອອນໄລນ໌ທີ່ພັດທະນາໂດຍ Comewill ໂດຍສະເພາະສໍາລັບ switchgear ແຮງດັນສູງແລະເຄືອຂ່າຍການແຈກຢາຍຕ່ໍາກວ່າ 20kV. ອຸປະກອນນີ້ປະສົມປະສານການກວດສອບຄວາມຜິດພາດ, ຕົວຊີ້ວັດສົດ, ແລະຫນ້າທີ່ການຢັ້ງຢືນໄລຍະ. ການນໍາໃຊ້ການອອກແບບ modular ແລະເຕັກໂນໂລຊີການສື່ສານໃຍແກ້ວນໍາແສງ, ມັນສາມາດດໍາເນີນການໄດ້ຢ່າງຫມັ້ນຄົງໃນສະພາບແວດລ້ອມແມ່ເຫຼັກໄຟຟ້າສະລັບສັບຊ້ອນ, ສະຫນອງການສະຫນັບສະຫນູນທີ່ເຊື່ອຖືໄດ້ສໍາລັບການກວດກາປະຈໍາວັນແລະການວິນິດໄສຄວາມຜິດໃນລະບົບພະລັງງານ.
ສັນຍານເຕືອນຄວາມຜິດວົງຈອນສັ້ນ
ເມື່ອວົງຈອນສັ້ນເກີດຂື້ນໃນສາຍ, ເຊັນເຊີວົງຈອນສັ້ນທີ່ສ້າງຂຶ້ນໃນຕົວຊີ້ບອກຄວາມຜິດຂອງສາຍ EKL-4DXN ກັບ Live Status ຈະຈັບກະແສຄວາມຜິດໄດ້ທັນທີແລະສົ່ງສັນຍານເຕືອນກັບຄອມພິວເຕີເຈົ້າພາບຜ່ານສາຍໄຟເບີ optic. ການສື່ສານໃຍແກ້ວນໍາແສງມີຄວາມສາມາດຕ້ານການແຊກແຊງທີ່ເຂັ້ມແຂງ, ຫຼີກເວັ້ນການອິດທິພົນຂອງສິ່ງລົບກວນໄຟຟ້າພາຍໃນ switchgear ໃນການສົ່ງສັນຍານ. ເມື່ອໄດ້ຮັບສັນຍານແລ້ວ, ຄອມພິວເຕີແມ່ຂ່າຍຈະກະຕຸ້ນໄຟຊີ້ບອກຄວາມຜິດພາດຂອງວົງຈອນສັ້ນທີ່ສອດຄ້ອງກັນ, ຊ່ວຍໃຫ້ພະນັກງານຢູ່ໃນບ່ອນຊອກຫາວົງຈອນທີ່ຜິດພາດໄດ້ໄວ.
ສັນຍານເຕືອນຄວາມຜິດພື້ນດິນ
ເຊັນເຊີ grounding ຕິດຕາມກະແສເລກສູນຂອງສາຍຢ່າງຕໍ່ເນື່ອງ. ເມື່ອກະແສຄວາມຜິດບົກພ່ອງຂອງພື້ນດິນໄປຮອດ ຫຼືເກີນເກນໂມງປຸກທີ່ຕັ້ງໄວ້ລ່ວງໜ້າ, ເຊັນເຊີຈະສົ່ງສັນຍານໄປຫາໜ່ວຍໜ່ວຍຫຼັກຜ່ານເສັ້ນໄຍແສງ, ແລະໜ່ວຍຫຼັກຈະເປີດໃຊ້ສັນຍານເຕືອນຄວາມຜິດພື້ນດິນທັນທີ. ຟັງຊັນນີ້ຊ່ວຍໃນການກວດສອບຄວາມຜິດຂອງດິນໃນໄວ, ປ້ອງກັນການເຊື່ອມໂຊມຂອງອຸປະກອນເພີ່ມເຕີມ, ແລະຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການຊ໊ອກໄຟຟ້າ.

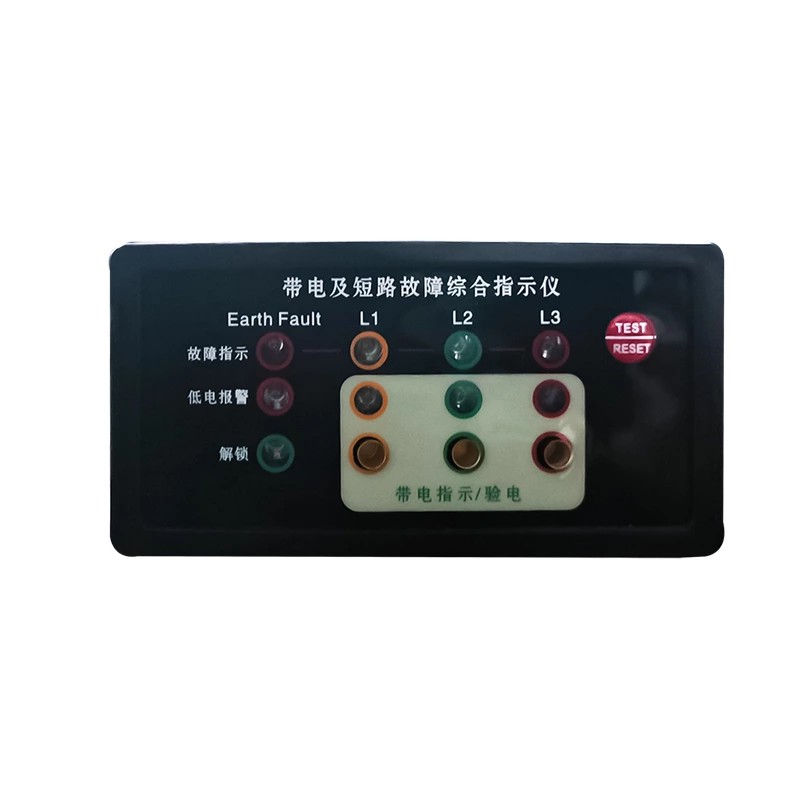

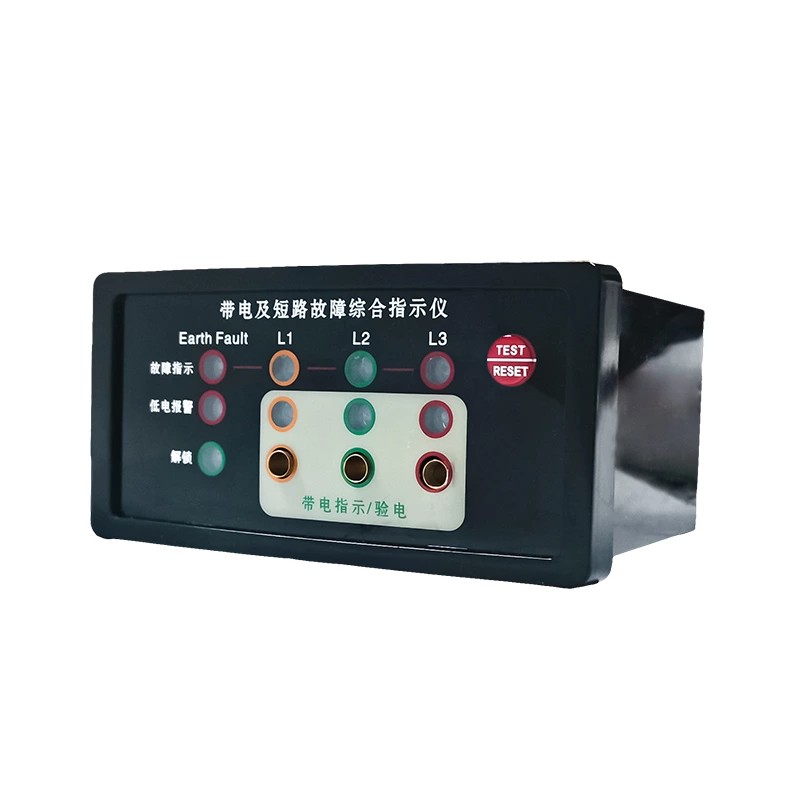

ຕົວຊີ້ວັດສະຖານະພາບຂອງແຮງດັນສູງ: ຕົວຊີ້ວັດຄວາມຜິດຂອງສາຍ EKL-4DXN ທີ່ມີຄຸນນະພາບທີ່ມີສະຖານະສົດຈະຕິດຕາມສະຖານະການສົດຂອງສາຍແຮງດັນສູງຢ່າງຕໍ່ເນື່ອງ. ແຜງຫນ່ວຍງານຕົ້ນຕໍແມ່ນອຸປະກອນທີ່ມີຕົວຊີ້ວັດ LED ຄວາມສະຫວ່າງສູງ, ທີ່ສອດຄ້ອງກັນກັບໄລຍະ L1, L2, ແລະ L3 ຕາມລໍາດັບ. ຄວາມຖີ່ຂອງການກະພິບຂອງຕົວຊີ້ວັດປະມານການສະທ້ອນເຖິງລະດັບແຮງດັນ. LEDs ແມ່ນໃຊ້ພະລັງງານໂດຍກົງຈາກພາກສະຫນາມໄຟຟ້າແຮງດັນສູງ, ໂດຍບໍ່ມີການບໍລິໂພກຫມໍ້ໄຟຂອງຫນ່ວຍບໍລິການຕົ້ນຕໍ. ການອອກແບບນີ້ຮັບປະກັນການຕໍ່ເນື່ອງຂອງການຊີ້ບອກສະຖານະພາບສົດແລະການຂະຫຍາຍຊີວິດຂອງຫມໍ້ໄຟໂດຍລວມ.
ການກວດສອບໄລຍະແຮງດັນສູງ: ແຜງຫນ່ວຍງານຕົ້ນຕໍມີການໂຕ້ຕອບການຢັ້ງຢືນໄລຍະທີ່ອຸທິດຕົນ. ບຸກຄະລາກອນບໍາລຸງຮັກສາສາມາດນໍາໃຊ້ການໂຕ້ຕອບນີ້ເພື່ອທົດສອບແລະຢືນຢັນຄວາມຖືກຕ້ອງຂອງສັນຍານການປ້ອນຂໍ້ມູນສົດແຮງດັນສູງແລະຕົວຊີ້ວັດຄວາມຜິດ. ການນໍາໃຊ້ຟັງຊັນນີ້ເພື່ອກວດສອບໄລຍະກ່ອນທີ່ຈະປະຕິບັດການເຊື່ອມຕໍ່ສາຍຫຼືວຽກງານບໍາລຸງຮັກສາຊ່ວຍຫຼີກເວັ້ນຄວາມລົ້ມເຫຼວຂອງອຸປະກອນທີ່ເກີດຈາກຄວາມຜິດພາດຂອງໄລຍະ.
ເພື່ອປັບຕົວເຂົ້າກັບຈັງຫວະການເຮັດວຽກທີ່ແຕກຕ່າງກັນຢູ່ບ່ອນຕ່າງໆ, EKL-4DXN ສະເຫນີສາມຮູບແບບການປັບ:
ຣີເຊັດອັດຕະໂນມັດ: ຫຼັງຈາກຄວາມຜິດຖືກລຶບລ້າງ, ອຸປະກອນສາມາດຣີເຊັດອັດຕະໂນມັດຕາມເວລາທີ່ຕັ້ງໄວ້ກ່ອນ. ໄລຍະການຣີເຊັດທາງເລືອກລວມມີ 8 ວິນາທີ, 12 ຊົ່ວໂມງ, 24 ຊົ່ວໂມງ, ແລະ 48 ຊົ່ວໂມງ (ຄ່າເລີ່ມຕົ້ນຈາກໂຮງງານແມ່ນ 12 ຊົ່ວໂມງ). ຮູບແບບນີ້ແມ່ນເຫມາະສົມສໍາລັບສະຖານທີ່ທີ່ບໍ່ໄດ້ເອົາໃຈໃສ່ຫຼືຫ່າງໄກສອກຫຼີກ, ຫຼຸດຜ່ອນຄວາມຖີ່ຂອງການຕັ້ງຢູ່ໃນບ່ອນໃຫມ່ໂດຍພະນັກງານບໍາລຸງຮັກສາ.
ຣີເຊັດດ້ວຍມື: ຫຼັງຈາກຄວາມຜິດຖືກແກ້ໄຂແລ້ວ, ບຸກຄະລາກອນຢູ່ໃນສະຖານທີ່ສາມາດກົດປຸ່ມ "ຣີເຊັດ/ທົດສອບ" ໂດຍກົງໃນຕົວຊີ້ບອກຄວາມຜິດເສັ້ນ EKL-4DXN ທີ່ມີແຜງສະຖານະສົດເພື່ອລຶບລ້າງສະຖານະສັນຍານເຕືອນທັນທີ, ຮັບປະກັນວ່າຕົວຊີ້ອຸປະກອນແມ່ນສອດຄ່ອງກັບສະຖານະສາຍປັດຈຸບັນ.
ຣີເຊັດຣີໂໝດ: ອຸປະກອນຮອງຮັບການສົ່ງສັນຍານເຕືອນໄປຫາສູນຄວບຄຸມ ແລະຍັງສາມາດຮັບຄຳສັ່ງຣີເຊັດໄລຍະໄກຈາກສູນຄວບຄຸມໄດ້. ສໍາລັບເຄືອຂ່າຍການແຈກຢາຍຂະຫນາດໃຫຍ່ທີ່ມີອຸປະກອນຫ່າງໄກສອກຫຼີກຈໍານວນຫລາຍ, ຟັງຊັນນີ້ຊ່ວຍໃຫ້ຜູ້ຈັດສົ່ງສາມາດຈັດການສະຖານະການອຸປະກອນຫ່າງໄກສອກຫຼີກ, ຫຼຸດຜ່ອນການໄປຢ້ຽມຢາມໃນສະຖານທີ່ທີ່ບໍ່ຈໍາເປັນ.
ຟັງຊັນການທົດສອບອັດຕະໂນມັດ: ເພື່ອຮັບປະກັນອຸປະກອນຢູ່ໃນສະພາບປົກກະຕິ, ຜູ້ໃຊ້ສາມາດກົດປຸ່ມ "ປັບ / ທົດສອບ" ຢູ່ໃນກະດານຕົ້ນຕໍ. ໃນເວລານີ້, ໄຟຕົວຊີ້ວັດ L1, L2, L3, ແລະ L4 ຈະກະພິບ 9 ເທື່ອ ແລະຈາກນັ້ນຣີເຊັດອັດຕະໂນມັດ. ການທົດສອບຍັງສາມາດຖືກຍົກເລີກດ້ວຍຕົນເອງໂດຍການກົດປຸ່ມອີກເທື່ອຫນຶ່ງ. ຂະບວນການທົດສອບດ້ວຍຕົນເອງແບບງ່າຍດາຍນີ້ຊ່ວຍໃຫ້ບຸກຄະລາກອນຢືນຢັນຢ່າງໄວວາວ່າຫນ້າທີ່ຕົວຊີ້ວັດແມ່ນປົກກະຕິກ່ອນທີ່ຈະດໍາເນີນການ, ລົບລ້າງຄວາມຕ້ອງການທີ່ຈະປະຕິບັດເຄື່ອງມືການທົດສອບເພີ່ມເຕີມ.
ສັນຍານເຕືອນແຮງດັນຕໍ່າ:
ຕົວຊີ້ບອກຄວາມຜິດເສັ້ນ EKL-4DXN ທີ່ມີສະຖານະສົດແມ່ນໃຊ້ໂດຍແບດເຕີລີ່ lithium ໃນຕົວ. ເມື່ອແຮງດັນຂອງແບດເຕີລີ່ຕ່ໍາກວ່າລະດັບການເຮັດວຽກປົກກະຕິ, ອຸປະກອນຈະກະຕຸ້ນເຕືອນແຮງດັນຕ່ໍາ, ກະຕຸ້ນໃຫ້ຜູ້ໃຊ້ປ່ຽນຫມໍ້ໄຟໃຫ້ທັນເວລາ. ຟັງຊັນນີ້ຊ່ວຍປ້ອງກັນບໍ່ໃຫ້ອຸປະກອນບໍ່ສາມາດສະແດງຂໍ້ມູນຂໍ້ບົກພ່ອງໄດ້ຢ່າງຖືກຕ້ອງເນື່ອງຈາກແບດເຕີລີ່ຫມົດ, ດັ່ງນັ້ນການຮັກສາຄວາມຫນ້າເຊື່ອຖືຢ່າງຕໍ່ເນື່ອງຂອງອຸປະກອນ.
ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, Comewill ອະນຸຍາດໃຫ້ຜູ້ໃຊ້ສາມາດປັບຕົວກໍານົດການປຸກຫຼາຍອີງຕາມສະພາບການປະຕິບັດຕົວຈິງ. ບໍ່ວ່າຈະເປັນຂອບເຂດຂອງກະແສໄຟຟ້າສັ້ນ, ຂອບເຂດປະຈຸບັນຂອງດິນ, ຫຼືເວລາປັບອັດຕະໂນມັດ, ທັງຫມົດສາມາດຖືກຕັ້ງຢູ່ໃນສະຖານທີ່, ເຮັດໃຫ້ອຸປະກອນສາມາດປັບຕົວເຂົ້າກັບເງື່ອນໄຂສາຍທີ່ແຕກຕ່າງກັນແລະຄວາມຕ້ອງການປະຕິບັດງານ.
| ສັນຍານເຕືອນວົງຈອນສັ້ນ | 50 ~ 1000A (ໂຮງງານຜະລິດປັບໄດ້) ຄວາມຜິດພາດ± 5%, ຜົນຜະລິດໂຮງງານຜະລິດ: 600A |
| ເວລາຕອບໂຕ້ກະແສໄຟຟ້າສັ້ນວົງຈອນ | 0.03-5S (ປັບໂຮງງານໄດ້), ໂຮງງານຜະລິດ: 0.25 |
| ສັນຍານເຕືອນໄພ | 10-100A (ໂຮງງານປັບໄດ້) ຄວາມຜິດພາດ± 10%, ຜົນຜະລິດໂຮງງານຜະລິດ: 20A |
| ເວລາຕອບສະຫນອງ overcurrent ພື້ນດິນ | 0.03S ~ 55 (ປັບໂຮງງານຜະລິດ), ໂຮງງານຜະລິດ: 0.25 |
| ສັນຍານເຕືອນອຸນຫະພູມເກີນ | 20 ~ 80 ℃ (ໂຮງງານປັບໄດ້) ຄວາມຜິດພາດ± 1 ℃, ex ໂຮງງານຜະລິດ: 80 ℃ |
| ຄວາມອາດສາມາດຕິດຕໍ່ແຫ້ງສໍາລັບການເກີນອຸນຫະພູມ tripping | 230V/AC-0.1A,30V/DC-1A |
| Relay ໄລຍະໄກສາຍດິນວົງຈອນສັ້ນ | 230V/AC-0.1A,30V/DC-1A |
| ສັນຍານເຕືອນອຸນຫະພູມເກີນ | Relay ອອກຜົນໄດ້ 3 ຮອບ (ແຕ່ລະວິນາທີ 2 ວິນາທີ)ຕັ້ງເປັນ 750mS, ຣີເຊັດເປັນ 1250mS) |
| ປັບເວລາອັດຕະໂນມັດ | 75 ~ 45h (ປັບໂຮງງານຜະລິດ), ເວລາໂຮງງານ: 8h |
| ກະແສສະແຕນບາຍ | ≤5μA |
| ລະດັບແຮງດັນ | ຕ່ໍາກວ່າ 20KV |
| ຄວາມສາມາດໃນການທົນທານຕໍ່ປະຈຸບັນ | 31.5KA/4S |
| ການໃຊ້ພະລັງງານຄົງທີ່ | ≤10μw |
| ຈໍານວນການປະຕິບັດ | ≥4000 ເທື່ອ |
| ຄວາມອາດສາມາດຫມໍ້ໄຟ | 3.6 ຫມໍ້ໄຟ Lithium 2Ah |
| ລະດັບການປ້ອງກັນເຕືອນ | ເຈົ້າພາບ IP40, ເຊັນເຊີ IP65 |
| ສະພາບແວດລ້ອມການເຮັດວຽກ | -25 ℃ ~ + 75 ℃ |
| ≤95%RH(ບໍ່ມີການເຊື່ອມ) | |
| ≤1000 ແມັດ |
