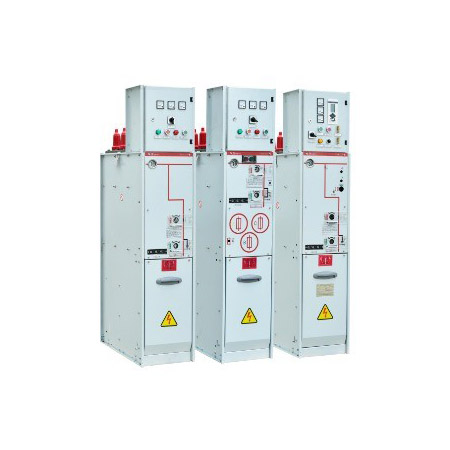

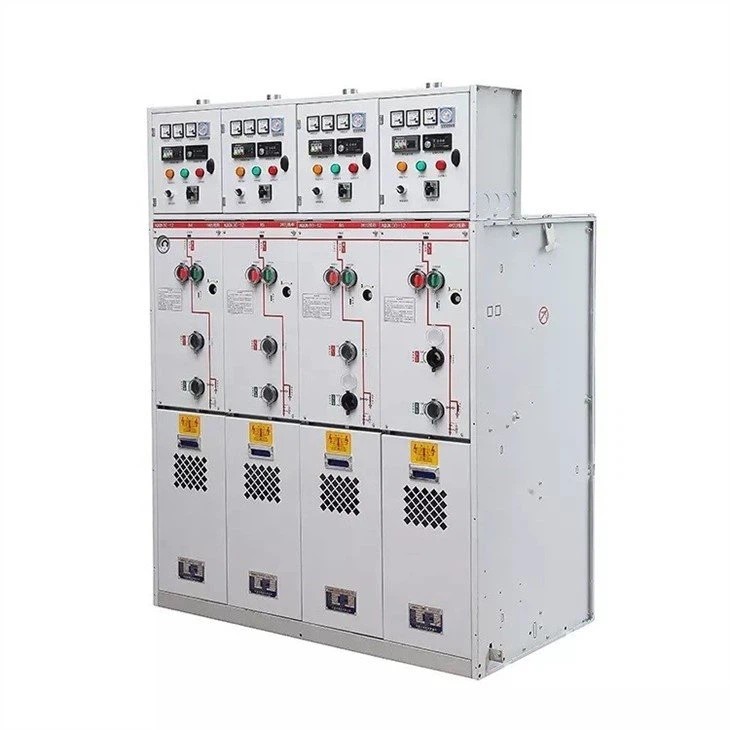

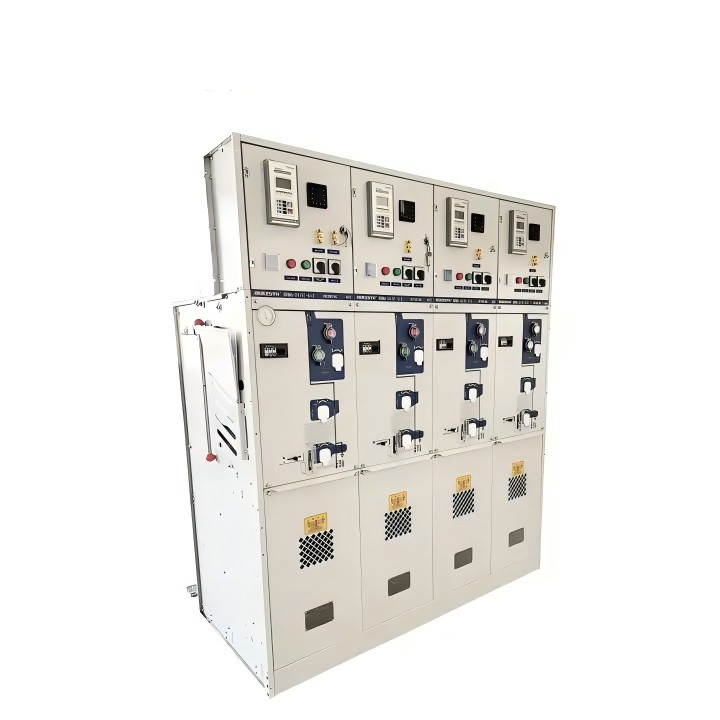

24kV Ring Main Unit SF6 Gas Insulated Switchgear

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບໃນປະເທດຈີນ, Comewill ຕ້ອງການໃຫ້ທ່ານມີຄຸນນະພາບສູງ 24kV Ring Main Unit SF6 Gas Insulated Switchgear, ເຊິ່ງຖືກວິສະວະກໍາສໍາລັບການແຜ່ກະຈາຍແຮງດັນຂະຫນາດກາງທີ່ມີປະສິດທິພາບສູງ, ສະຫຼັບເກຍທີ່ມີ insulated ອາຍແກັສ SF6 ນີ້ປະກອບດ້ວຍຖັງສະແຕນເລດທີ່ເຊື່ອມໂລຫະຫຸ່ນຍົນແລະການປ້ອງກັນ IP67.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຊອກຫາອຸປະກອນ 24kV Ring ທີ່ມີຄຸນນະພາບ SF6 Gas Insulated Switchgear ? ໂຮງງານ Comewill ສະເໜີການແກ້ໄຂ RMU ແບບອະເນກປະສົງ. ດ້ວຍແຮງດັນໄຟຟ້າທີ່ມີລະດັບສູງເຖິງ 24kV ແລະອັດຕາການຮົ່ວໄຫຼຕໍ່າກວ່າ 0.25‰, switchgear ຂອງພວກເຮົາປະສົມປະສານສູນຍາກາດ / SF6 breakers ແລະສະວິດ 3-station load.

ຂໍ້ໄດ້ປຽບຂອງຜະລິດຕະພັນ

ເທັກໂນໂລຍີການເຊື່ອມໂລຫະດ້ວຍເລເຊີ: ບໍ່ຄືກັບການເຊື່ອມໂລຫະດ້ວຍມືທີ່ມີຄວາມສ່ຽງຕໍ່ການເກີດຮອຍແຕກຂອງກ້ອງຈຸລະທັດ, ຖົງລົມນິລະໄພ SF6 ຂອງພວກເຮົາ (ຖັງກ໊າຊ) ຖືກປະທັບຕາໂດຍໃຊ້ຫຸ່ນຍົນທີ່ມີຄວາມແມ່ນຍໍາ. ນີ້ຮັບປະກັນອັດຕາການຮົ່ວໄຫຼຂອງ≤0.25‰ຕໍ່ປີ, ເກີນຄວາມຕ້ອງການມາດຕະຖານຢ່າງຫຼວງຫຼາຍ.

ຊີວິດໄຟຟ້າຍາວ: Load Switchs: ບັນລຸລະດັບ E3, ຊັ້ນສູງທີ່ສຸດສໍາລັບການດໍາເນີນງານການສະຫຼັບເລື້ອຍໆ.

Circuit Breakers: ສາມາດບັນລຸລະດັບ E2, ຮັບປະກັນປະສິດທິພາບການທໍາລາຍວົງຈອນສັ້ນທີ່ເຂັ້ມແຂງໂດຍບໍ່ມີການທົດແທນການຕິດຕໍ່ເລື້ອຍໆ.

ຄວາມຢືດຢຸ່ນດ້ານສິ່ງແວດລ້ອມ: ດ້ວຍລະດັບ IP67, ອົງປະກອບແຮງດັນສູງຕົ້ນຕໍແມ່ນປ້ອງກັນຂີ້ຝຸ່ນແລະການແຊ່ນ້ໍາຊົ່ວຄາວໃນນ້ໍາ, ເຮັດໃຫ້ 24kV Ring Main Unit SF6 Gas Insulated Switchgear ສົມບູນແບບສໍາລັບເຂດແຄມທະເລທີ່ຊຸ່ມຊື່ນຫຼືໂຮງງານອຸດສາຫະກໍາທີ່ມີຝຸ່ນ.

ຄວາມປອດໄພໃນການດໍາເນີນງານ: ຄວາມກົດດັນຂອງອາຍແກັສແມ່ນ capped ຢ່າງເຂັ້ມງວດຢູ່ທີ່ 1.4 bar, ແລະການອອກແບບສະຫຼັບການໂຫຼດ 3-station ຮັບປະກັນການວາງຕໍາແຫນ່ງ "Closed-Open-Earth" ທີ່ຊັດເຈນ, ມີຄວາມຖືກຕ້ອງຢ່າງເຕັມສ່ວນໂດຍບົດລາຍງານການທົດສອບປະເພດ.

ຕົວກໍານົດການຜະລິດຕະພັນ:

* ຫນ່ວຍງານຫຼັກຂອງວົງແຫວນ insulation SF6
* ສະຫຼັບການແຜ່ກະຈາຍແຮງດັນຂະຫນາດກາງໃນເຮືອນ
* ແຮງດັນໄຟຟ້າ: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
* ຢືນຊັ້ນ
* ອັດຕາການຮົ່ວໄຫຼປະຈໍາປີ ≤0.25‰ ຕໍ່ປີ
* ຄວາມກົດດັນຂອງອາຍແກັສ SF6 ຢູ່ທີ່ 20 ℃ແມ່ນ 0.4bars (ຄວາມກົດດັນພີ່ນ້ອງ)
*ມາດຕະຖານ: IEC, ANSI, GB

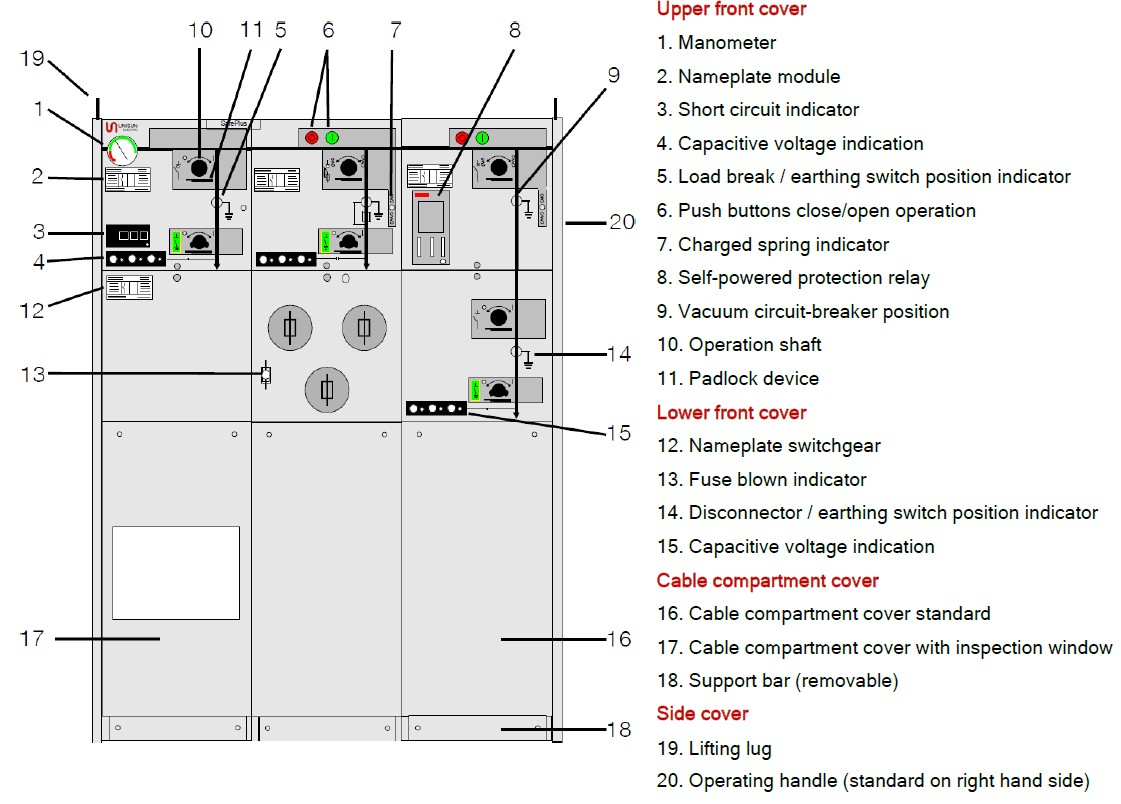

ປະກອບນອກ

ວັນທີທາງວິຊາການຂອງ C ຕູ້

ແຮງດັນທີ່ຈັດອັນດັບ	kV	12	17,5	24	36
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	kV	281)	38	50	70
Impulse ທົນທານຕໍ່ແຮງດັນ	kV	95	95	125	170
ໃຫ້ຄະແນນກະແສປົກກະຕິ	A	630	630	630	630
ຄວາມອາດສາມາດທໍາລາຍ:
- ການໂຫຼດເຄື່ອນໄຫວ	A	630	630	630	630
- ວົງປິດ	A	650	650	650	630
– ປິດການສາກໄຟສາຍ	A	140	140	140	20
- ຄວາມຜິດດິນ	A	205	160	160	60
– ສາກໄຟສາຍສາກຜິດແຜ່ນດິນໂລກ	A	117	91	91	35
ສ້າງຄວາມສາມາດ	kA	62.5	52.5	52.5	50
ເວລາສັ້ນປັດຈຸບັນ 3 ວິນາທີ.	kA	25	21	21	20
ຈໍານວນຂອງການດໍາເນີນງານກົນຈັກ	1000 ປິດ / ເປີດຄູ່ມື
ສະວິດ Earthing
ແຮງດັນທີ່ຈັດອັນດັບ	kV	12	17,5	24	36
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	kV	281)	38	50	70
Impulse ທົນທານຕໍ່ແຮງດັນ	kV	95	95	125	170
ສ້າງຄວາມສາມາດ	kA	62.5	50	50	50
ເວລາສັ້ນປັດຈຸບັນ 3 ວິນາທີ.	kA	25	21	21	20
ຈໍານວນຂອງການດໍາເນີນງານກົນຈັກ	1000 ປິດ / ເປີດຄູ່ມື

ສາມາດໃຊ້ໄດ້ກັບຄວາມຖີ່ຂອງພະລັງງານ 42kV ທົນທານຕໍ່ແຮງດັນ

ວັນທີທາງວິຊາການຂອງຕູ້ F

ສະຫຼັບຕົວຕັດການເຊື່ອມຕໍ່
ແຮງດັນທີ່ຈັດອັນດັບ	kV	12	17,5	24	36
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	kV	282)	38	50	70
Impulse ທົນທານຕໍ່ແຮງດັນ	kV	95	95	125	170
ໃຫ້ຄະແນນກະແສປົກກະຕິ	A	200	200	200	630
ຄວາມອາດສາມາດທໍາລາຍ:
- ປິດການໂຫຼດ transformer	A	20	20	20	630
ສ້າງຄວາມສາມາດ	kA	1)	1)	1)	50
ຈໍານວນຂອງການດໍາເນີນງານກົນຈັກ	1000 ປິດ / ເປີດຄູ່ມື
ສະວິດ Earthing
ແຮງດັນທີ່ຈັດອັນດັບ	kV	12	17,5	24	36
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	kV	282)	38	50	70
Impulse ທົນທານຕໍ່ແຮງດັນ	kV	95	95	125	170
ສ້າງຄວາມສາມາດ	kA	12.5	12.5	12.5	50
ເວລາສັ້ນປັດຈຸບັນ 1 ວິນາທີ.	kA	5	5	5	20
ຈໍານວນຂອງການດໍາເນີນງານກົນຈັກ	1000 ປິດ / ເປີດຄູ່ມື

1) ຈຳກັດໂດຍການເຊື່ອມຕໍ່ຟິວແຮງສູງ
2) ສາມາດໃຊ້ໄດ້ກັບຄວາມຖີ່ຂອງພະລັງງານ 42kV ທົນທານຕໍ່ແຮງດັນ

ວັນທີທາງວິຊາການຂອງຕູ້ V

ສະຫຼັບຕົວຕັດການເຊື່ອມຕໍ່
ແຮງດັນທີ່ຈັດອັນດັບ	kV	12	17,5	24	36
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	kV	281)	38	50	70
Impulse ທົນທານຕໍ່ແຮງດັນ	kV	95	95	125	170
ໃຫ້ຄະແນນກະແສປົກກະຕິ	A	200/6302)
ຄວາມອາດສາມາດທໍາລາຍ:
- ກະແສໄຟຟ້າລັດວົງຈອນ	kA	21	16	16	20
ສ້າງຄວາມສາມາດ	kA	52.5	40	40	50
ເວລາສັ້ນປັດຈຸບັນ 3 ວິນາທີ. 3)	kA	21	16	16	20
ຈໍານວນຂອງການດໍາເນີນງານກົນຈັກ	2000 ຄູ່ມືປິດ / ເປີດ
ລໍາດັບການດໍາເນີນງານ	O – 3 ນາທີ – CO – 3 ນາທີ – CO
ການຫັນປ່ຽນດິນລົງລຸ່ມ
ແຮງດັນທີ່ຈັດອັນດັບ	kV	12	17,5	24	36
ຄວາມຖີ່ພະລັງງານທົນທານຕໍ່ແຮງດັນ	kV	281)	38	50	70
Impulse ທົນທານຕໍ່ແຮງດັນ	kV	95	95	125	170
ສ້າງຄວາມສາມາດ	kA	52.5	40	40	50
ເວລາສັ້ນປັດຈຸບັນ 3 ວິນາທີ.	kA	21	16	16	20
ຈໍານວນຂອງການດໍາເນີນງານກົນຈັກ	1000 ປິດ / ເປີດຄູ່ມື

1) ສາມາດໃຊ້ໄດ້ກັບຄວາມຖີ່ຂອງພະລັງງານ 42kV ທົນທານຕໍ່ແຮງດັນ
2) ຂຶ້ນກັບປະເພດຂອງພຸ່ມໄມ້ທີ່ໃຊ້
3) ການໂຕ້ຕອບ A – 12,5kA/1s, ການໂຕ້ຕອບ B – 16kA/1s

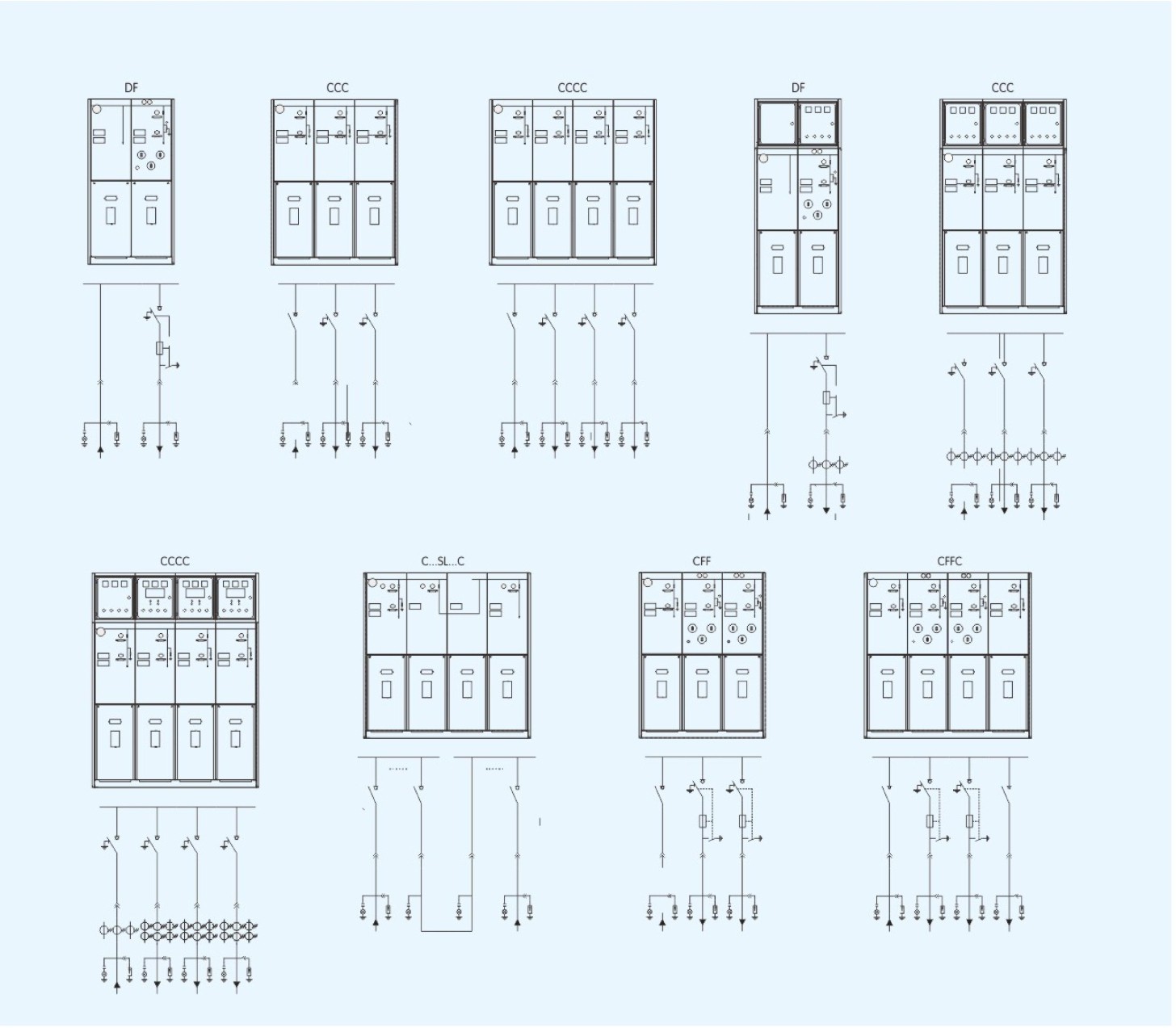

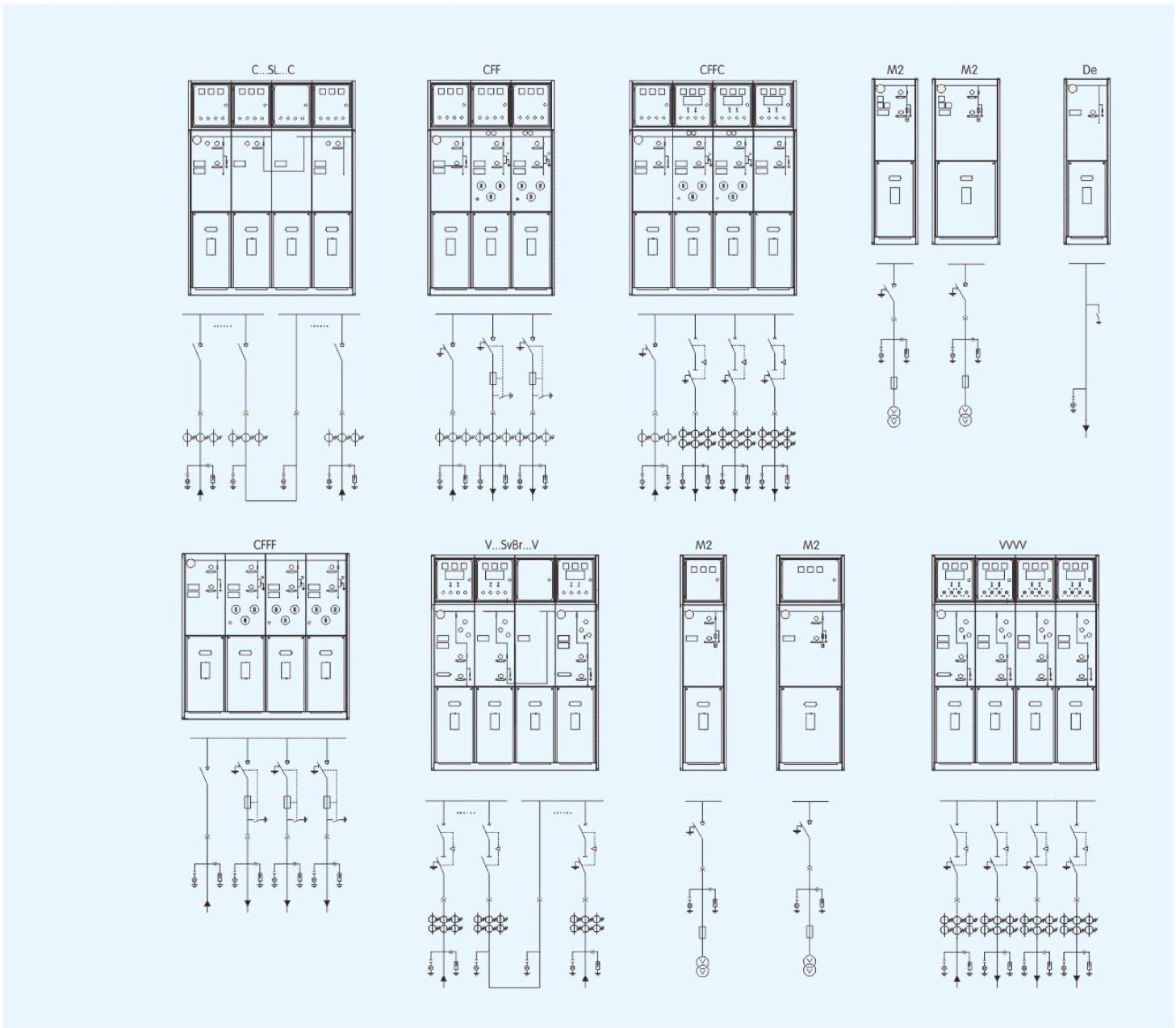

ແຜນວາດໂຄງສ້າງພື້ນຖານ

FAQ

Q1: ແຮງດັນສູງສຸດສໍາລັບຊຸດ RMU ຂອງທ່ານແມ່ນຫຍັງ?

A: ໃນຂະນະທີ່ຮູບແບບເຮືອທຸງຂອງພວກເຮົາແມ່ນຫນ່ວຍບໍລິການ 24kV, ຊ່ວງຂອງພວກເຮົາກວມເອົາ 3.3kV ເຖິງ 40.5kV ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຕາຂ່າຍໄຟຟ້າສາກົນຕ່າງໆ.

Q2: ຂ້ອຍສາມາດເລືອກລະຫວ່າງ Vacuum ແລະ SF6 Circuit Breakers ໄດ້ບໍ?

A: ແມ່ນແລ້ວ. ໃນຕູ້ "V" ຂອງພວກເຮົາ, ພວກເຮົາສະເຫນີທັງສອງທາງເລືອກ. ເບກເກີສູນຍາກາດມັກຈະເປັນທີ່ນິຍົມສໍາລັບການບໍາລຸງຮັກສາຕ່ໍາ, ໃນຂະນະທີ່ breakers SF6 ແມ່ນມີຢູ່ໂດຍອີງໃສ່ການໂຫຼດສະເພາະແລະຄວາມຕ້ອງການດ້ານສິ່ງແວດລ້ອມ.

Q3: ເຈົ້າຮັບປະກັນຄວາມດັນຂອງກ໊າຊແນວໃດ?

A: ພວກເຮົາໃຊ້ຄວາມກົດດັນທີ່ກ່ຽວຂ້ອງຂອງ 0.4 bar (ຢູ່ທີ່ 20 ° C) ແລະຂອບເຂດຈໍາກັດສູງສຸດຂອງ 1.4 bar. ແຕ່ລະຫນ່ວຍປະກອບມີເຄື່ອງວັດແທກຄວາມກົດດັນທີ່ມີຕິດຕໍ່ພົວພັນຊ່ວຍສໍາລັບການຕິດຕາມກວດກາຫ່າງໄກສອກຫຼີກແລະປຸກ.

Q4: ອຸປະກອນທີ່ເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມກາງແຈ້ງທີ່ຮຸນແຮງບໍ?

A: ແມ່ນແລ້ວ. ໃນຂະນະທີ່ RMU ເປັນການອອກແບບພາຍໃນ, ຖັງ SF6 ຫຼັກແມ່ນ IP67 ຈັດອັນດັບ. ເມື່ອຕັ້ງຢູ່ໃນຕູ້ກາງແຈ້ງທີ່ເຫມາະສົມ (ສະຖານີຍ່ອຍທີ່ຫນາແຫນ້ນ), ມັນຈະເລີນເຕີບໂຕໃນເຂດທີ່ມີຄວາມຊຸ່ມຊື່ນສູງຫຼືມີມົນລະພິດສູງ.
